PlaneFromFrameで作業平面を作る方法｜Grasshopper Python × RhinoScriptSyntax入門

PlaneFromFrame

PlaneFromFrame関数で、作業平面を作成することができます。

本記事のGrasshopperファイルのダウンロードはこちら

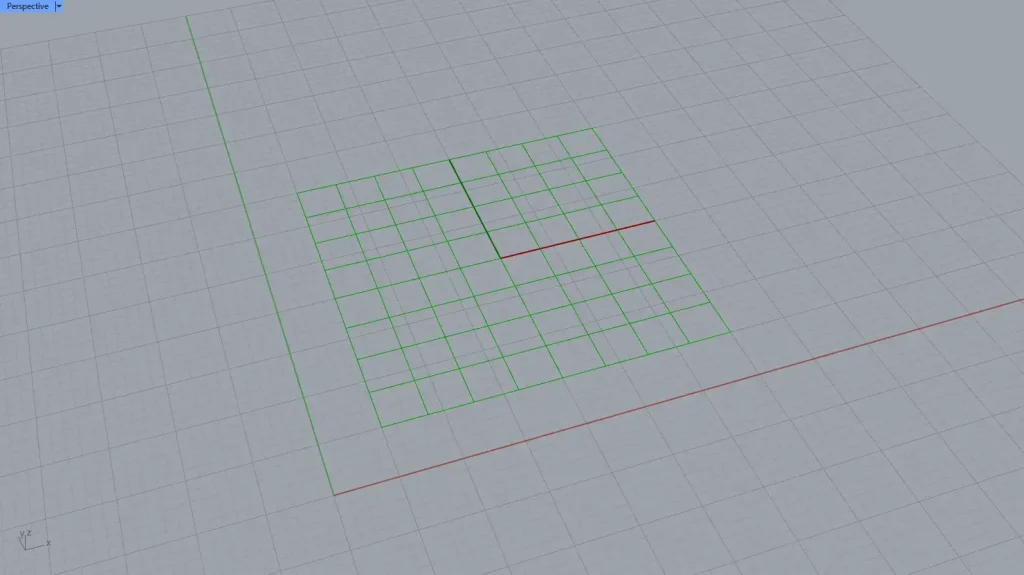

最初の例では、上の画像の作業平面を作成します。

使用コンポーネント 1: Python 3 Script 2: plane

import rhinoscriptsyntax as rs
# RhinoをPythonから操作するためのライブラリを読み込む

origin = rs.AddPoint(20,20,0)
# 平面の基準となる点を作成する

xaxis = (1,0,0)
# 平面のX方向を表すベクトルを定義

yaxis = (0,1,0)
# 平面のY方向を表すベクトルを定義

plane = rs.PlaneFromFrame(origin, xaxis, yaxis)
# 基準点とX・Y方向のベクトルを使って平面を作成する

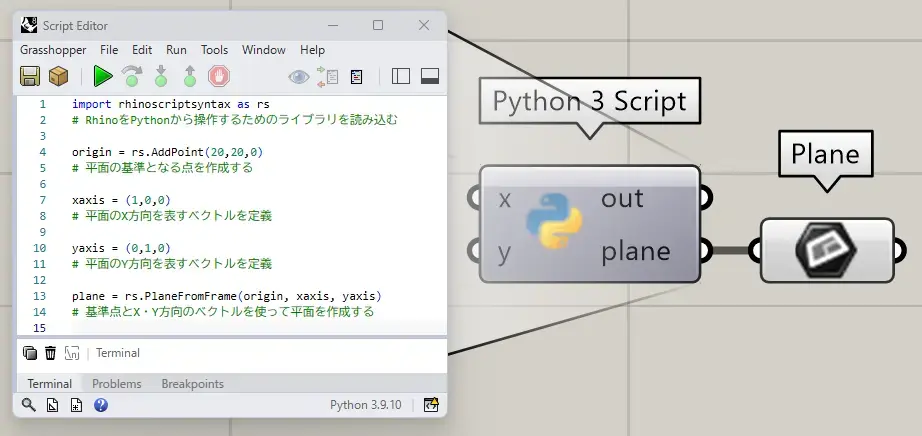

「Python 3 Script」には、上記のコードが記載されています。

順番に、コードの解説をしていきます。

origin = rs.AddPoint(20,20,0)

AddPoint 関数で、作業平面の基準となる点を作成しています。

今回は、20,20,0 の座標を、作業平面の基準としています。

xaxis = (1,0,0)
yaxis = (0,1,0)

xaxis = (1,0,0) では、作業平面のX方向を表すベクトルを定義しています。

今回は、X方向に1進むベクトルを設定しています。

yaxis = (0,1,0) では、平面のY方向を表すベクトルを定義しています。

今回は、Y方向に1進むベクトルを設定しています。

plane = rs.PlaneFromFrame(origin, xaxis, yaxis)

PlaneFromFrame 関数では、基準点と、X・Y方向のベクトルを使って作業平面を作成します。

平面は、「位置」と「向き」の情報をもとに定義されます。

今回は、(20,20,0)の位置にある点と、X方向に1進むベクトル、Y方向に1進むベクトルから作業平面が作成されています。

「Python 3 Script」の右側の端子名を「plane」に設定すると、作業平面データがGH上に出力されます。

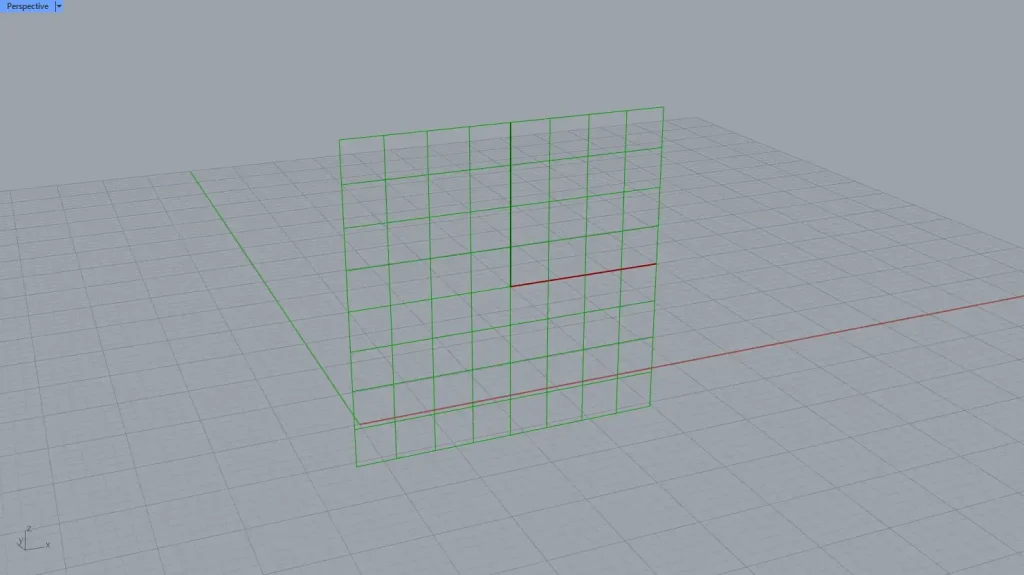

上の画像は、yaxis = (0,0,1) のように、作業平面のY座標のベクトルを、Z方向に1進むベクトルに変更した例です。

すると、作業平面の向きが変わりました。

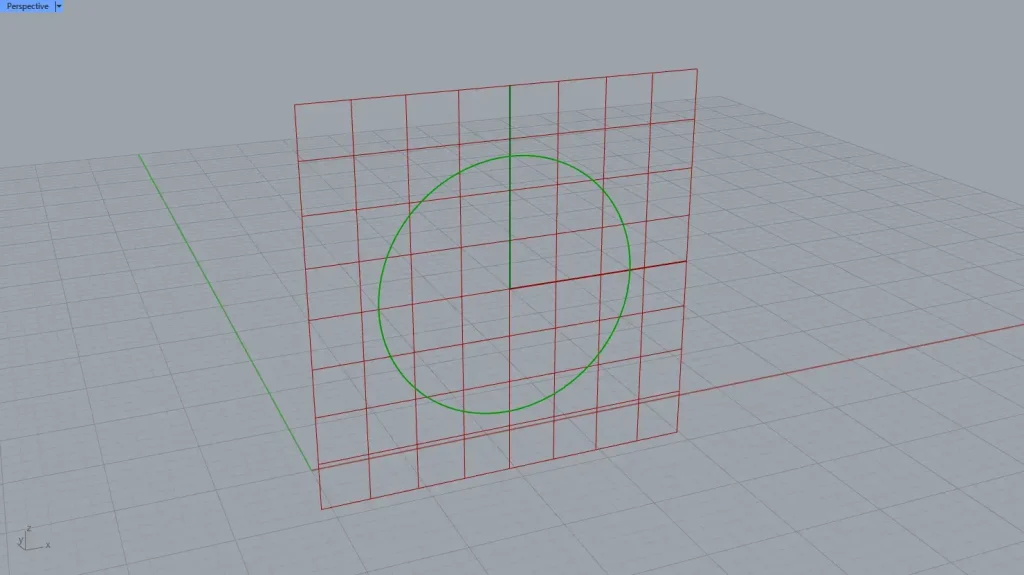

次の例では、作業平面上に円を作成してみます。

追加コンポーネント 1: Circle

import rhinoscriptsyntax as rs
# RhinoをPythonから操作するためのライブラリを読み込む

origin = rs.AddPoint(20,20,0)
# 平面の基準となる点を作成する

xaxis = (1,0,0)
# 平面のX方向を表すベクトルを定義

yaxis = (0,0,1)
# 平面のY方向を表すベクトルを定義

plane = rs.PlaneFromFrame(origin, xaxis, yaxis)
# 基準点とX・Y方向のベクトルを使って平面を作成する

circle = rs.AddCircle(plane, 10)
# 平面に円を作成する

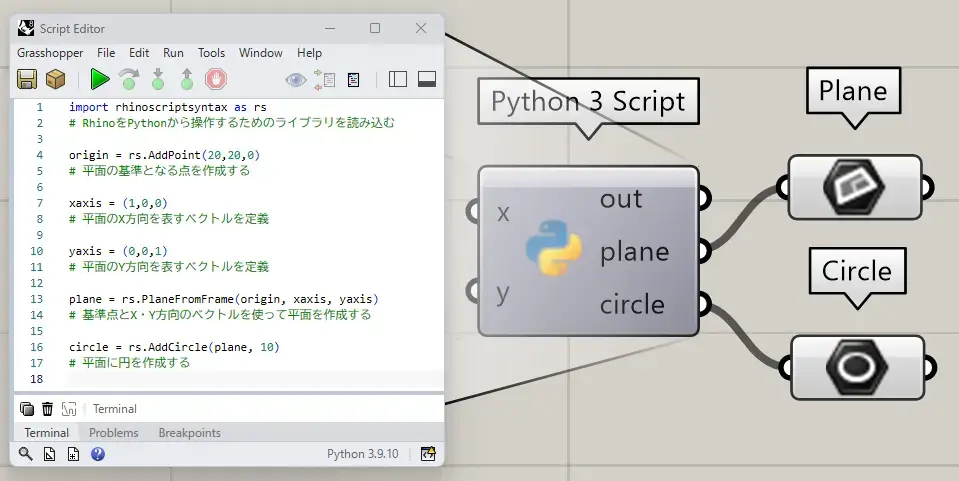

1つ目の例に、最後の circle = rs.AddCircle(plane, 10) のみを追加しています。

circle = rs.AddCircle(plane, 10) では、AddCircle 関数で作業平面と半径を引数として指定しています。

「Python 3 Script」の右側の端子名を「circle」に設定すると、円の線データがGH上に出力されます。
