MirrorObjectでモデルをミラー・反転する方法｜Grasshopper Python × RhinoScriptSyntax入門

MirrorObject

MirrorObject関数で、モデルをミラー・反転することができます。

本記事のGrasshopperファイルのダウンロードはこちら

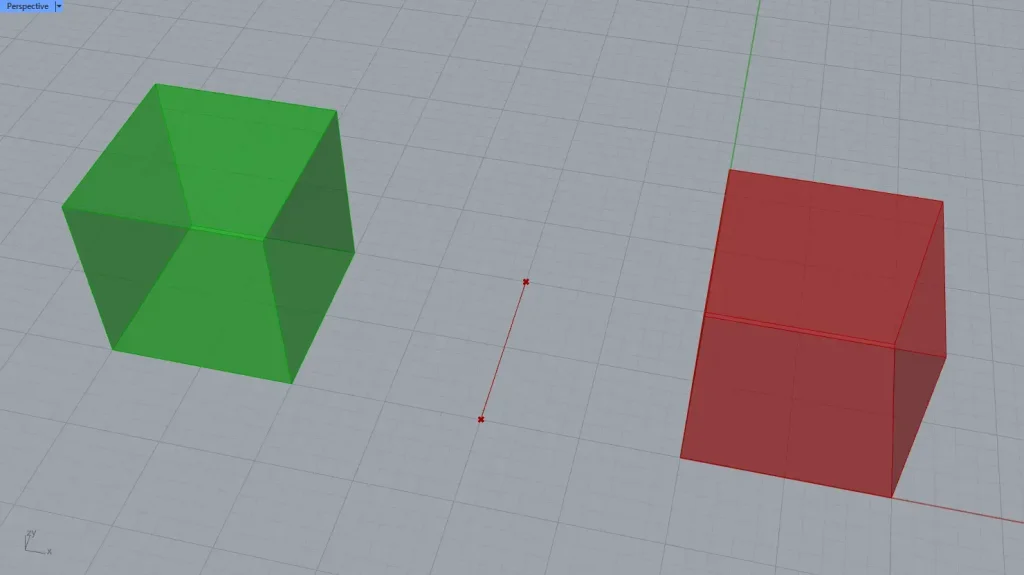

今回は、上の画像のように、ボックスをミラーします。

使用コンポーネント 1: Python 3 Script 2: Brep 3: Point 4: Curve

import rhinoscriptsyntax as rs
# RhinoをPythonから操作するためのライブラリを読み込む

corner_pts = [(0,0,0),(10,0,0),(10,10,0),(0,10,0),(0,0,10),(10,0,10),(10,10,10),(0,10,10)]
# 直方体を構成する8つの頂点座標を定義

box = rs.AddBox(corner_pts)
# 8つの頂点を使って直方体を作成する

pt1 = (-10,0,0)
# ミラー基準線の始点となる座標を定義
pt2 = (-10,10,0)
# ミラー基準線の終点となる座標を定義

point1 = rs.AddPoint(pt1)
# pt1 の位置に点を作成する
point2 = rs.AddPoint(pt2)
# pt2 の位置に点を作成する

line = rs.AddLine(pt2, pt1)
# ミラー基準となる直線を作成する

mirror_box = rs.MirrorObject(box, pt1, pt2, copy=True)
# ボックスをミラー反転する

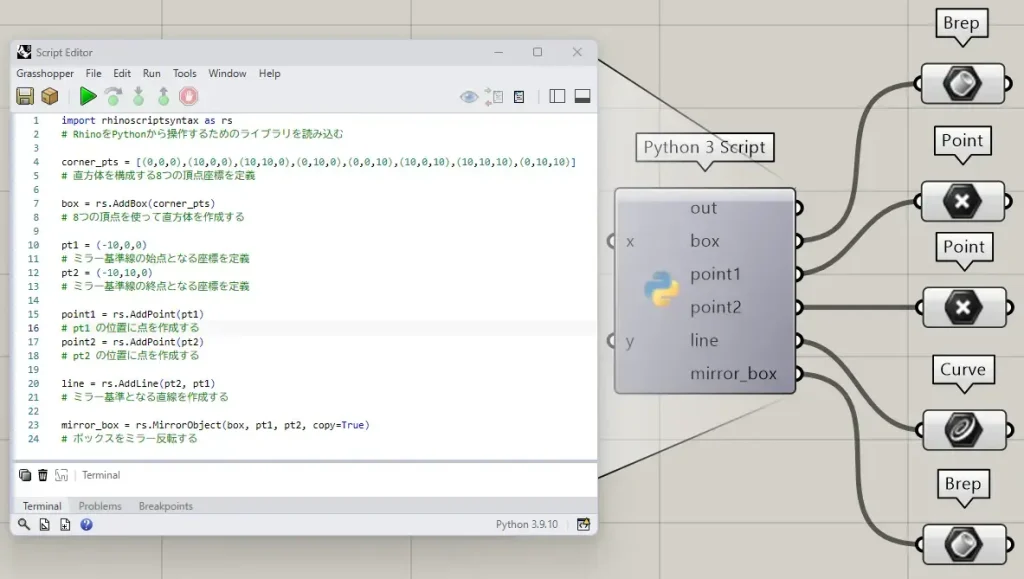

「Python 3 Script」には、上記のコードが記載されています。

順番に、コードの解説をしていきます。

corner_pts = [(0,0,0),(10,0,0),(10,10,0),(0,10,0),(0,0,10),(10,0,10),(10,10,10),(0,10,10)]

corner_pts = […] では、ボックスを構成する8つの頂点座標を、リストで定義しています。

リストに関してはこちら

下側4点と上側4点を指定することで、ボックスの形状を決めています。

box = rs.AddBox(corner_pts)

AddBox 関数で、定義した8つの頂点を使って、ボックスを作成します。

pt1 = (-10,0,0)
pt2 = (-10,10,0)

pt1 = (-10,0,0) と pt2 = (-10,10,0) では、ミラー基準線の始点と終点となる座標を定義しています。

この2つの座標をつなぐ線を基準に、後程ミラーが実行されます。

point1 = rs.AddPoint(pt1)
point2 = rs.AddPoint(pt2)

AddPoint 関数で、定義した座標から、点を作成しています。

今回は、点を可視化するために、点を作成しています。

line = rs.AddLine(pt2, pt1)

AddLine 関数では、ミラーの基準となる座標をつなぐ直線を作成します。

今回は、ミラーの際の線を可視化するために、この関数を使っています。

mirror_box = rs.MirrorObject(box, pt1, pt2, copy=True)

MirrorObject 関数で、ボックスをミラー反転します。

第1引数にはミラーしたいモデル、第2引数と第3引数で、ミラー基準となる座標、もしくは点データを指定します。

copy=True にすることで、元のボックスを残したまま、ミラーされたコピーを作成できます。

copy=False にする場合、元々の変数にミラーされたモデルが上書きされます。

「Python 3 Script」の右側の端子名を「box」に設定するとミラー前のボックスデータ、「point1」に設定すると始点の点データ、「point2」に設定すると終点の点データ、「line」に設定すると直線データ、「mirror_box」に設定するとスケール変更後のボックスデータがGH上に出力されます。
