ボックスの範囲を取得するDeconstruct Boxと、範囲指定でボックスを作成するDomain Boxの使い方について解説します。

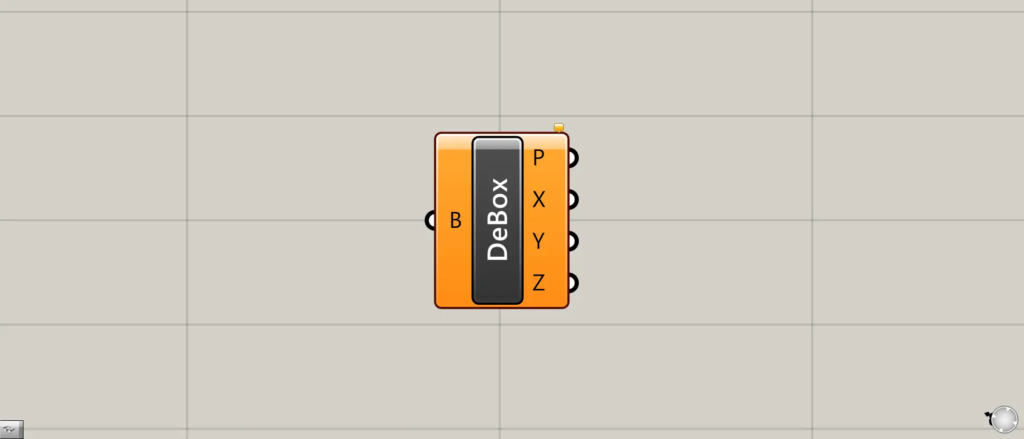

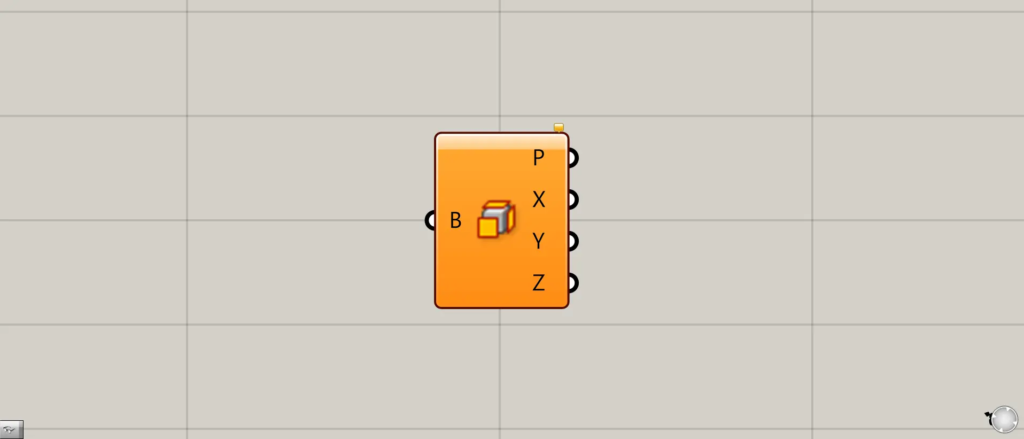

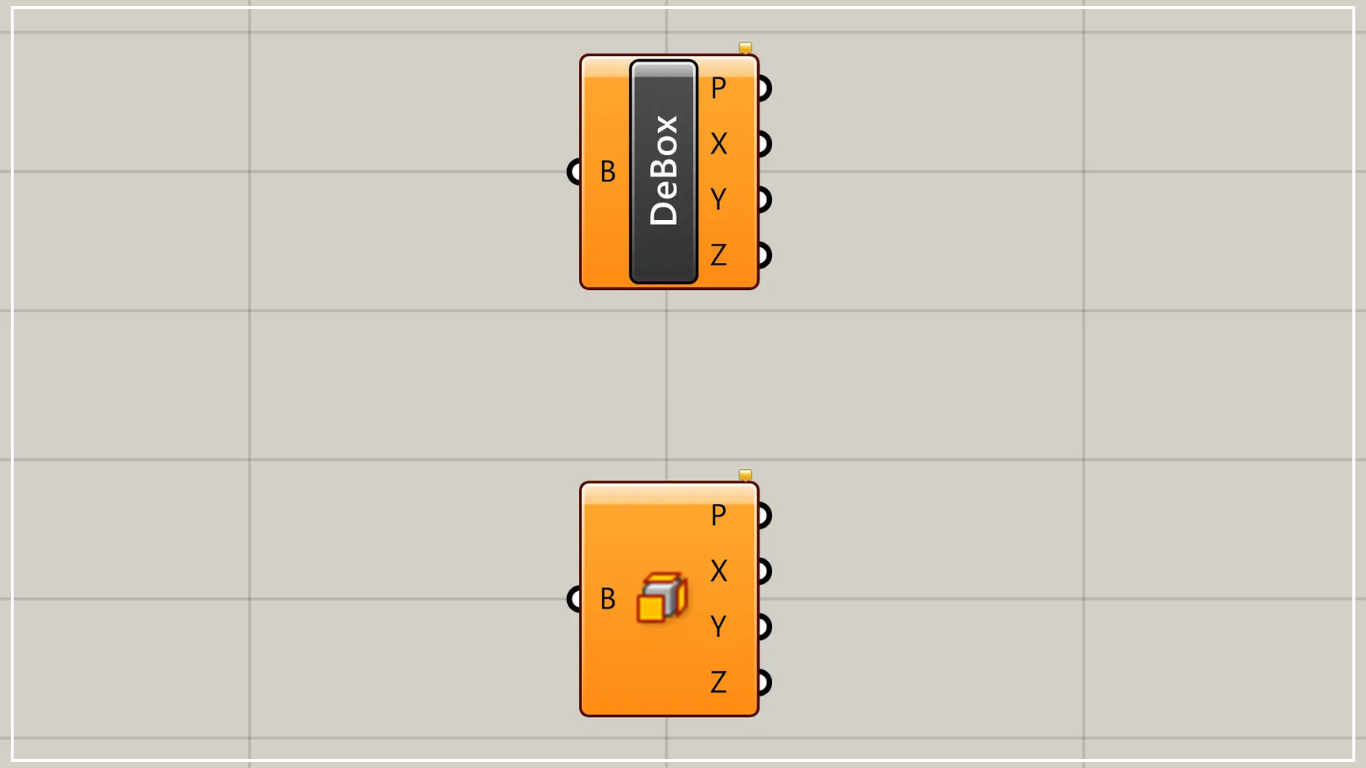

Deconstruct Box1
Deconstruct Box2

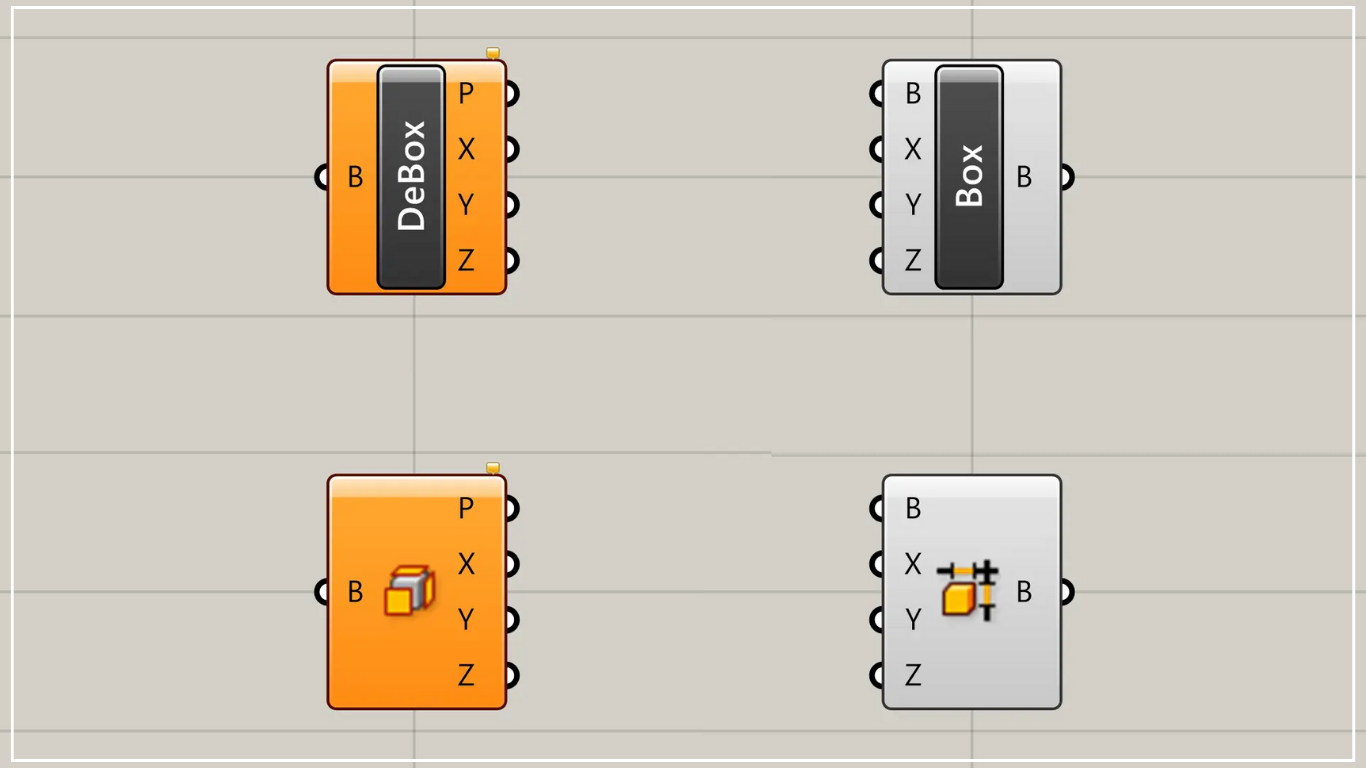

Deconstruct Boxは、グラスホッパー上では上の2つのどちらかで表されます。

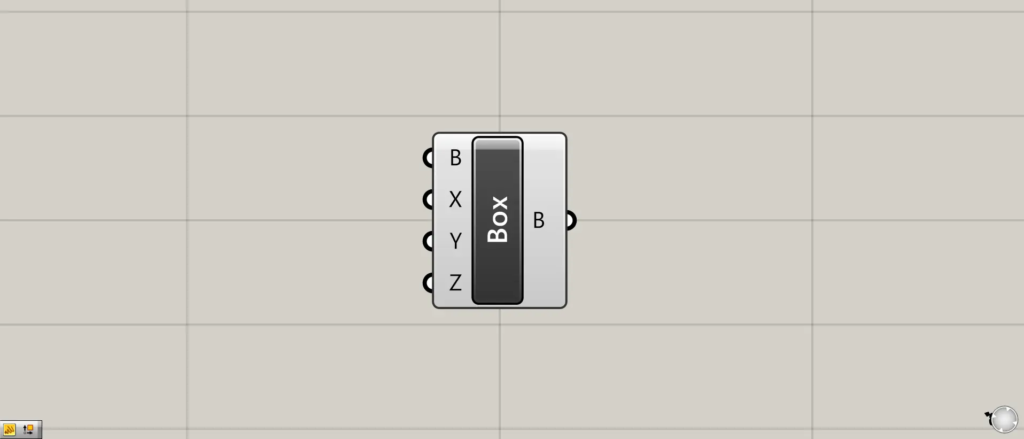

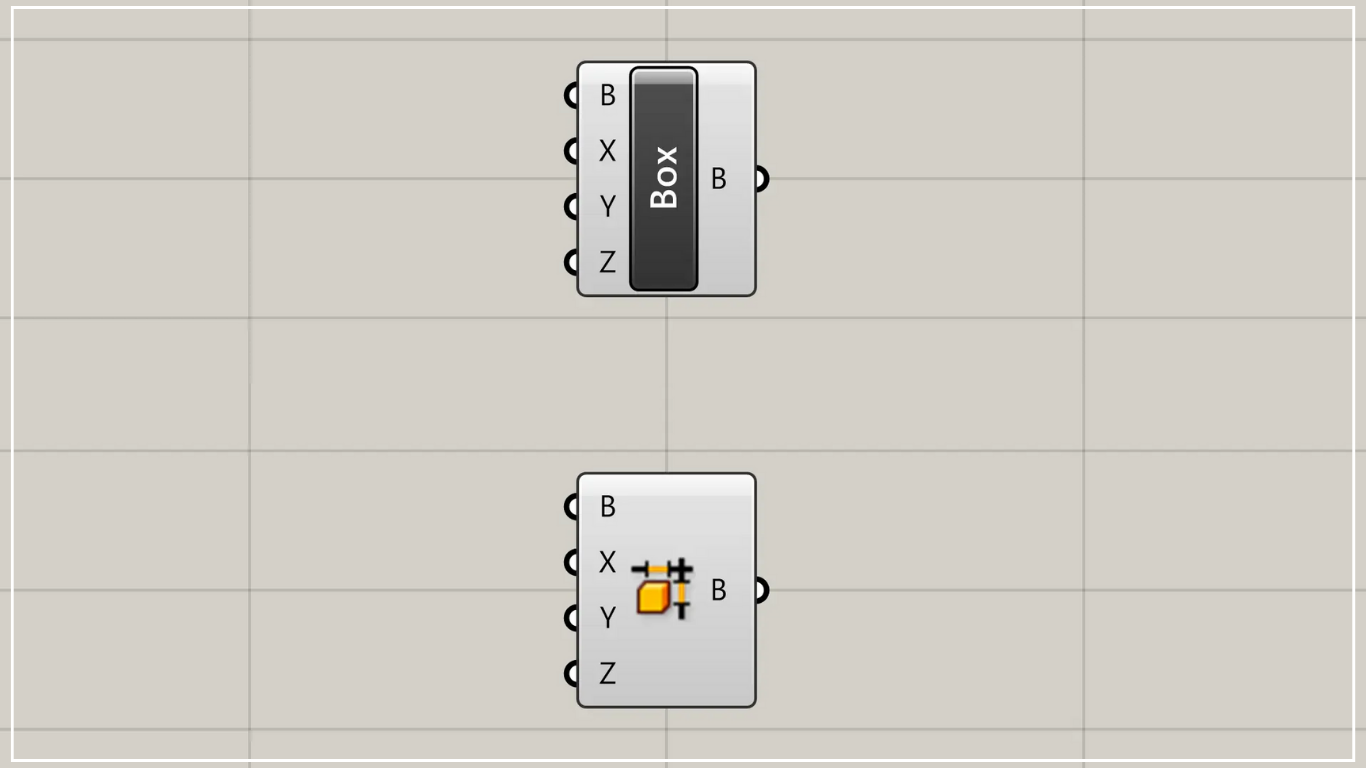

Domain Box1

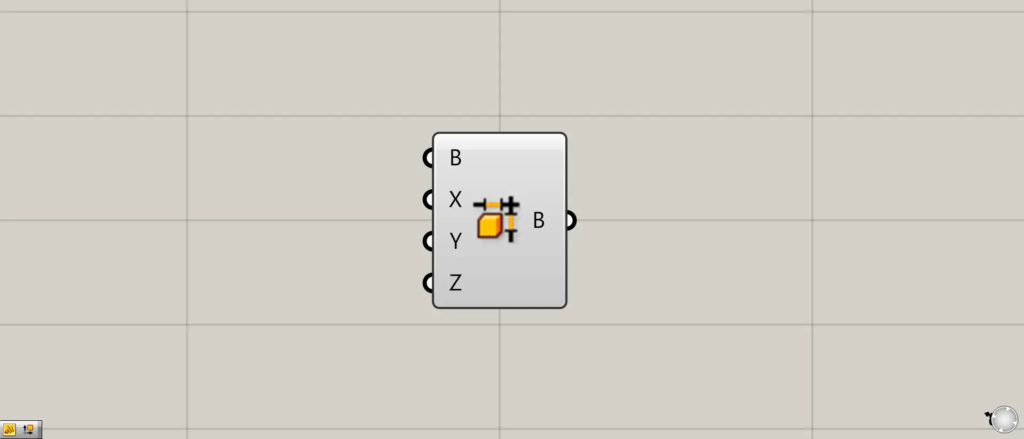

Domain Box2

Domain Boxは、グラスホッパー上では上の2つのどちらかで表されます。

本記事では、コンポーネントはアイコン表示になっています。


↑YouTube始めました。

本サイトIArchwayでは、仕事の依頼・相談を受け付けています。


本サイトの運営費を少しでもご支援いただけると幸いです。


Deconstruct Boxで既存ボックスの範囲と作業平面を取得する

Deconstruct Boxを使うことで、既存ボックスの範囲と作業平面を取得することができます。

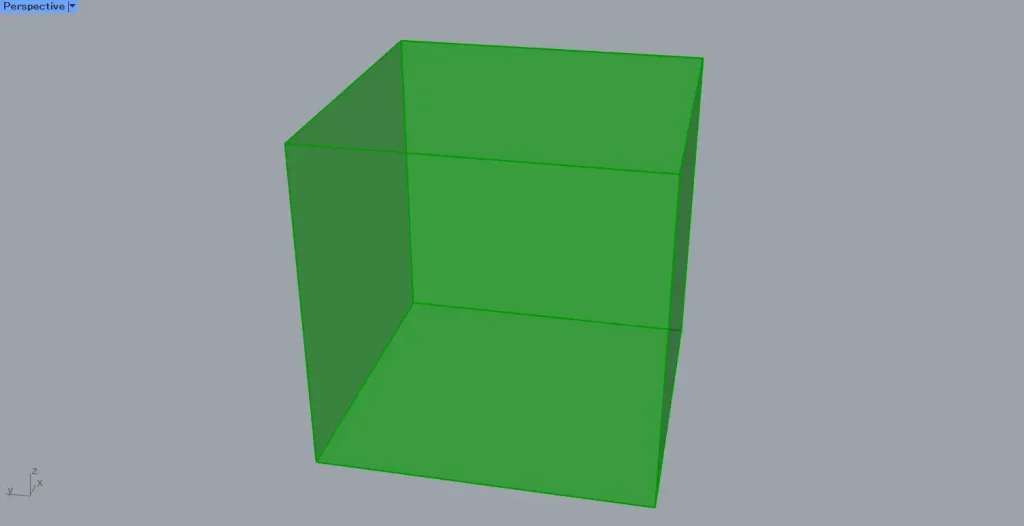

既存のボックス

今回の例として、上の画像のボックスを使います。

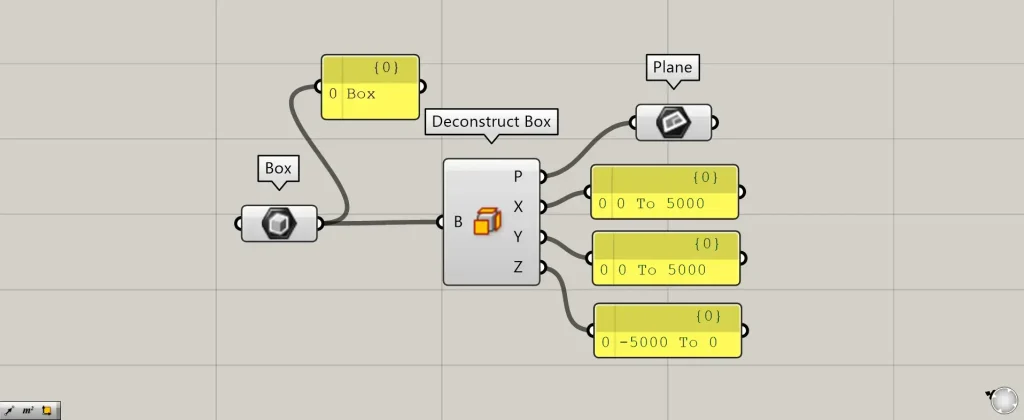

既存ボックスの範囲と作業平面を取得

使用コンポーネント:①Box ②Deconstruct Box ③Plane

今回は、Boxでボックスを作成しています。

Boxを、Deconstruct Boxにつなげます。

すると、ボックスの基点の作業平面と、ボックスを構成する範囲情報を取得できます。

Deconstruct Box(P)からは、作業平面のデータが出力されます。

Deconstruct Box(XとYとZ)からは、X・Y・Z方向のボックスの範囲情報が出力されます。

今回の場合、5000×5000×5000のボックスなので、0 To 5000のように範囲情報が出力されます。

Domain Boxで範囲情報と作業平面からボックスを作成する

Domain Boxを使うことで、範囲情報と作業平面からボックスを作成することができます。

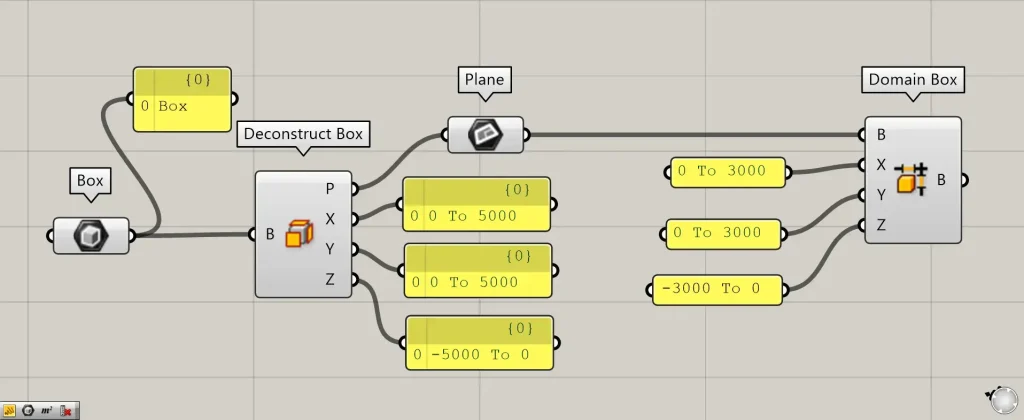

追加コンポーネント:①Domain Box

今回は、先程のDeconstruct Boxで取得した作業平面を使用します。

Domain Box(B)に、作業平面のデータをつなげます。

Domain Box(XとYとZ)に、範囲情報をつなげます。

今回は、Domain Box(XとY)に0 To 3000、Domain Box(Z)に-3000 To 0をつなげています。

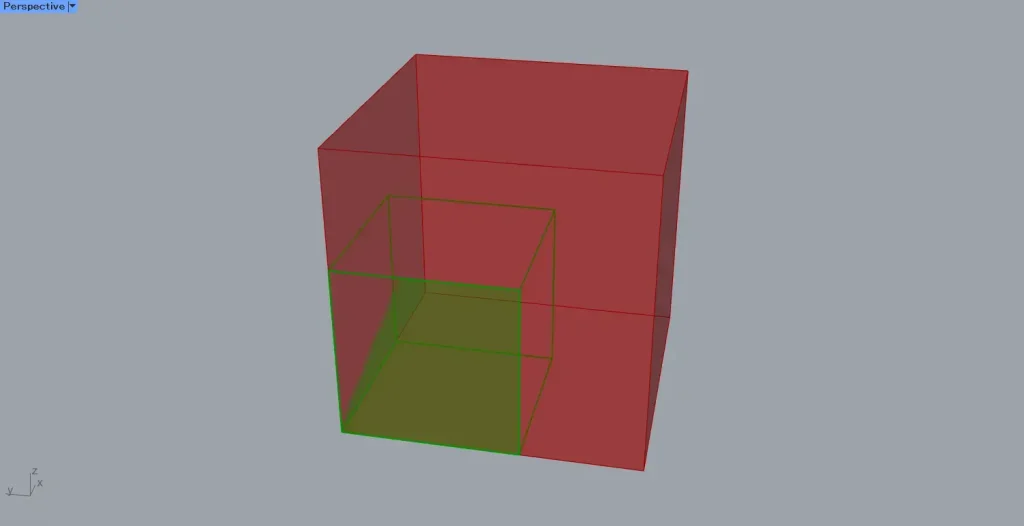

すると、上の画像のように、ボックスが作成されます。

赤色がDeconstruct Boxで使用した5000×5000×5000のボックスで、緑色が今回作成したボックスになります。
