[Grasshopper]ネジやボルトを作成する方法[データも配布]

grasshopper
本サイトはプロモーションが含まれています

今回は、グラスホッパーのネジやボルトを作成する方法について紹介します。

本記事では、コンポーネントはアイコン表示になっています。


↑YouTube始めました。

本サイトIArchwayでは、仕事の依頼・相談を受け付けています。


全体の様子

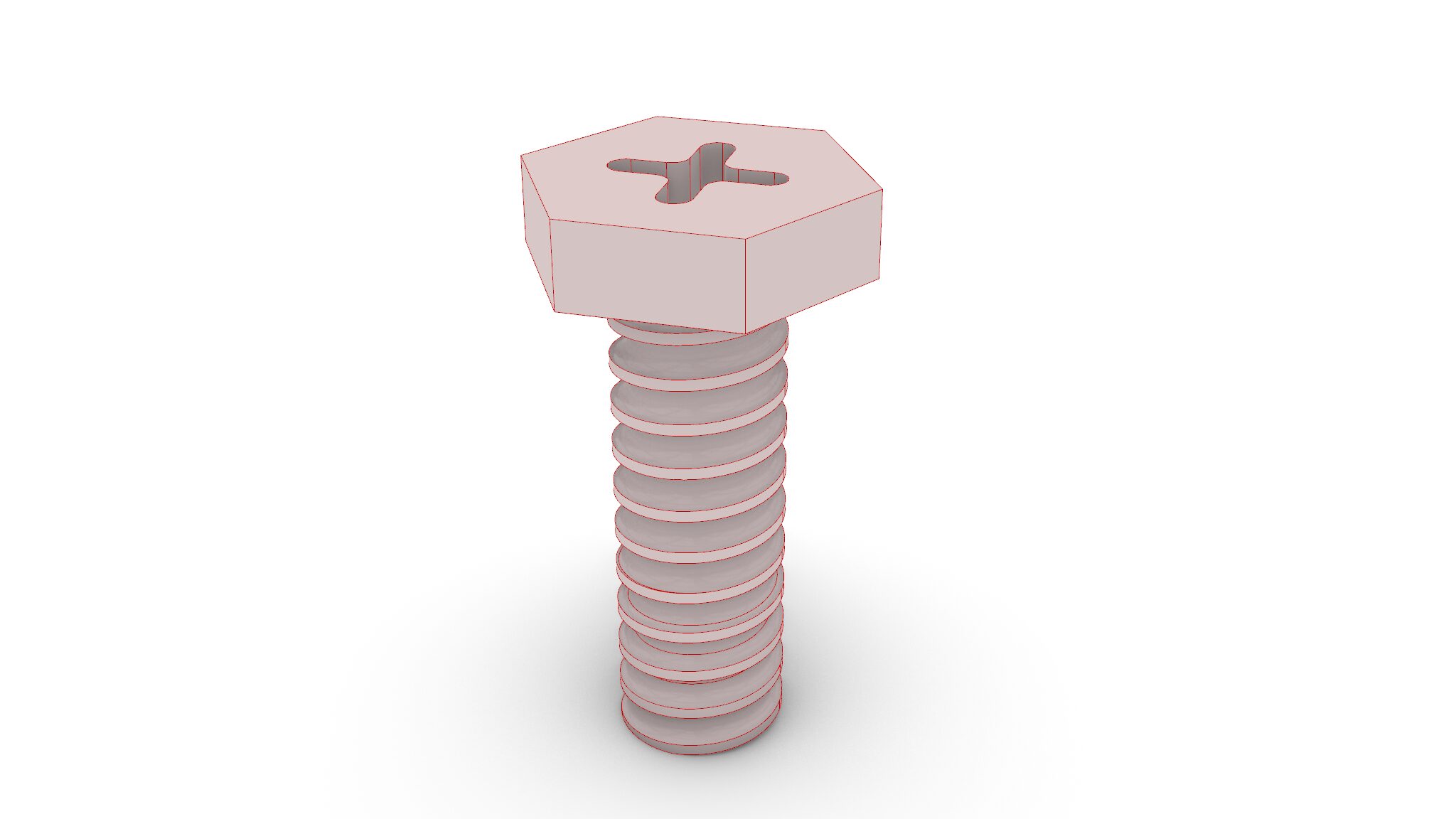

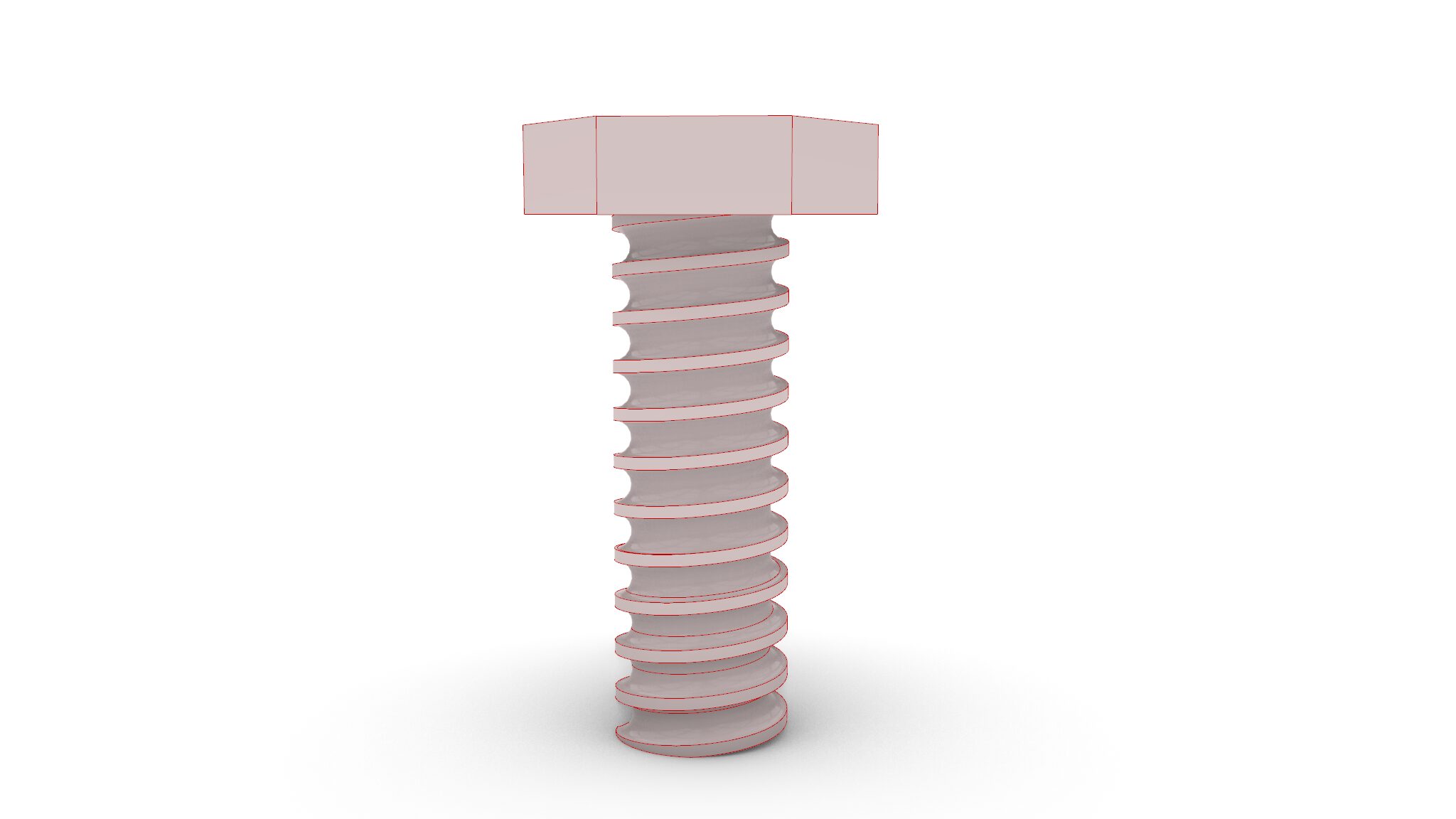

上の2枚の画像は、今回のモデルの様子です。

最終レンダリング

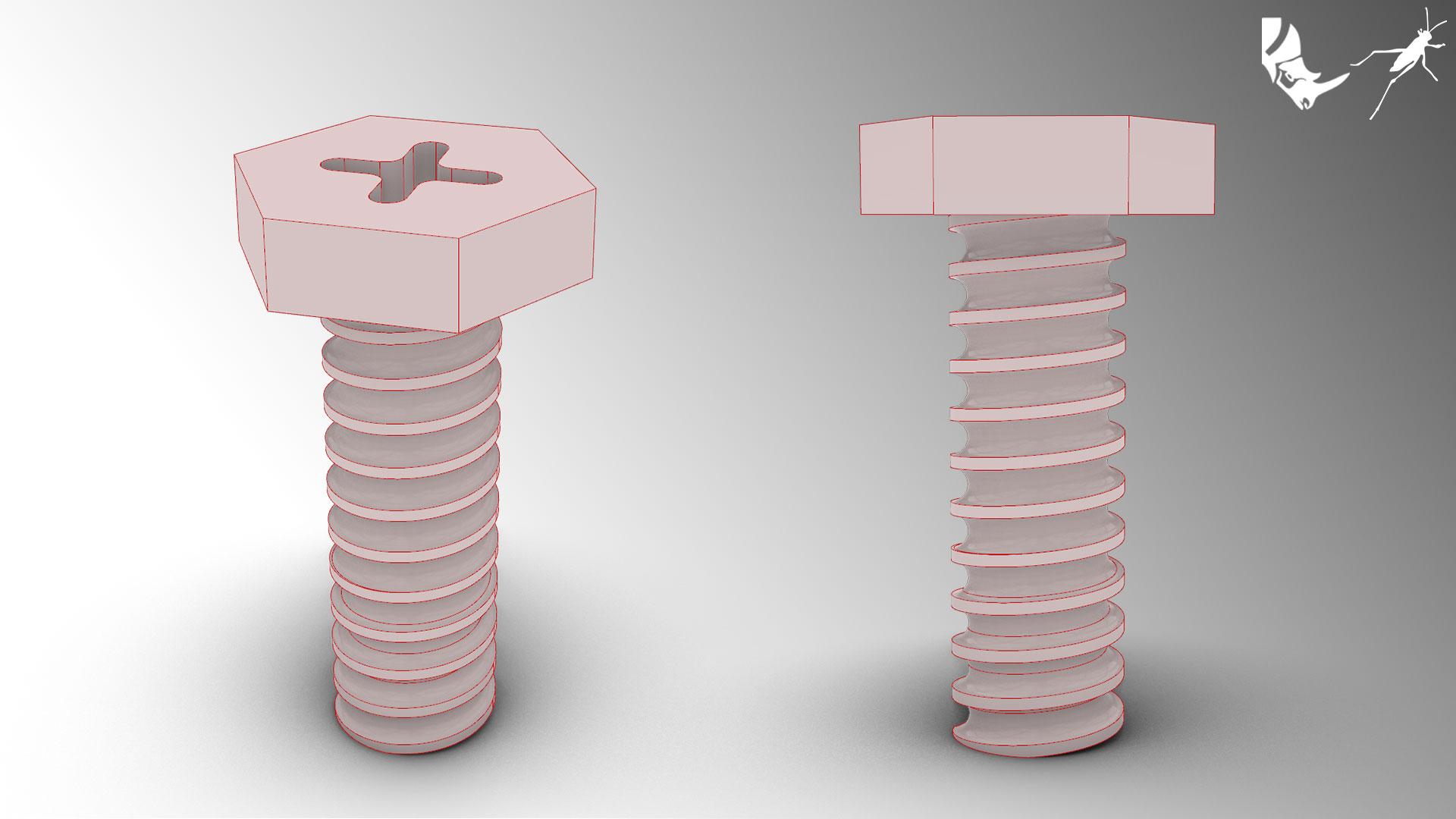

上の画像は、最終的にレンダリングした様子です。

今回はコンポーネントの量が非常に多いため、プログラミングの内容は解説しません。

詳しく知りたい方は、動画や下に配置するコンポーネント画像を見るか、データをダウンロードして確認することをおすすめします。

今回使用したグラスホッパーとライノセラスのデータダウンロードはこちら

ダウンロードできるデータのご利用に関しては、利用規約をご覧ください。

全体コンポーネント

1: Cylinder 2: Cap Holes 3: Volume 4: Scale NU 5: Subtraction 6: Divide Surface 7: Flip Matrix 8: Series 9: Duplicate Data 10: List Item 11: Deconstruct 12: Round 13: Sort List 14: Equality 15: Dispatch 16: Point 17: Merge 18: Interpolate 19: Pipe 20: Solid Differencce 21: Construct Point 22: Polygon 23: Surface 24: Unit Z 25: Extrude 26: Is Planar 27: Negative 28: Construct Domain 29: Rectangle 30: Region Union 31: Fillet 32: Surface 33: Move 34: Solid Union


component1

画像をクリックして拡大して見る


component2

画像をクリックして拡大して見る
