異なる2本の線の間に線を作成する、Tween Curveの使い方について解説します。

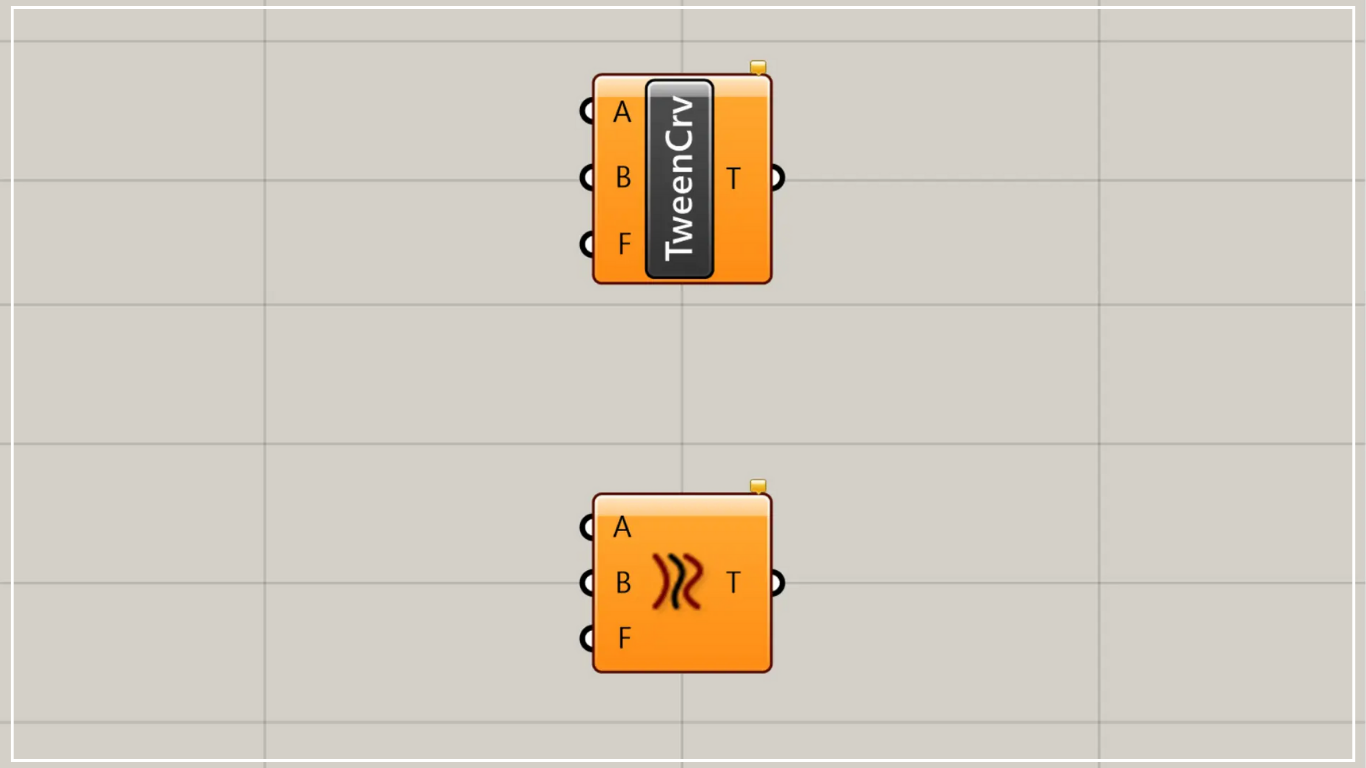

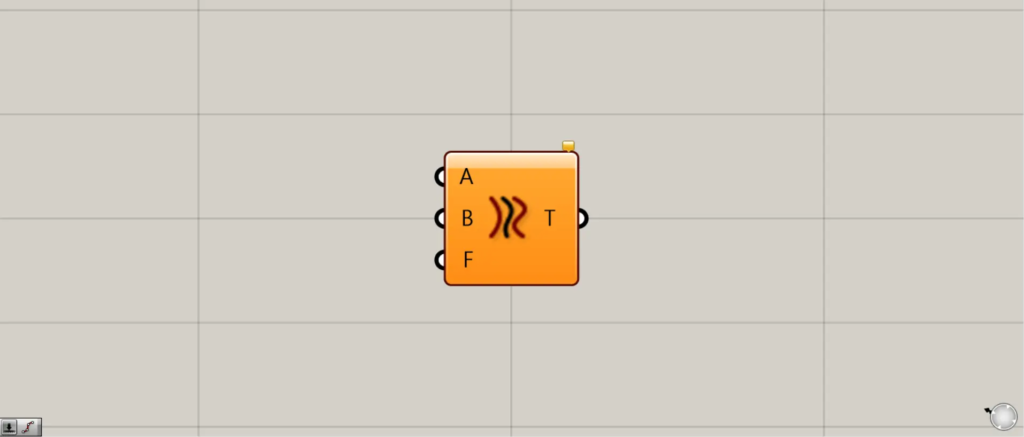

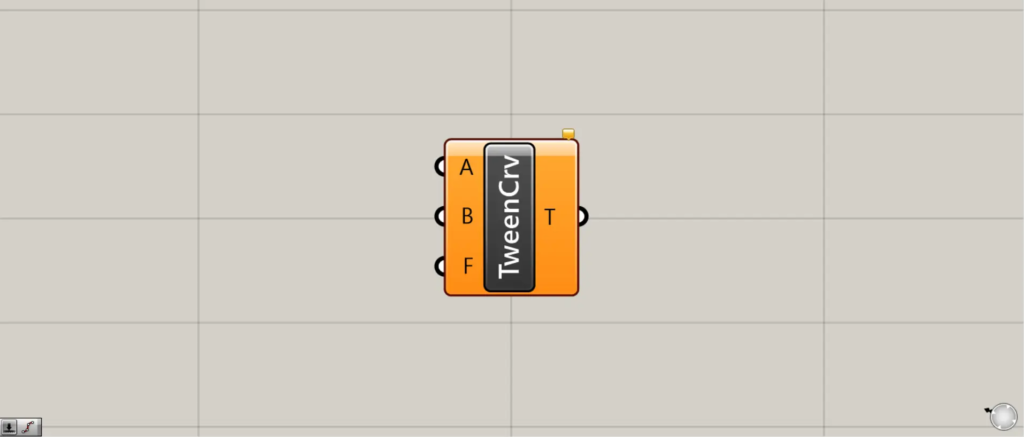

グラスホッパー上では上の２つのどちらかで表されます。
異なる2本の線の間に線を作成する
Tween Curveを使うことで、異なる2本の線の間に線を作成することができます。

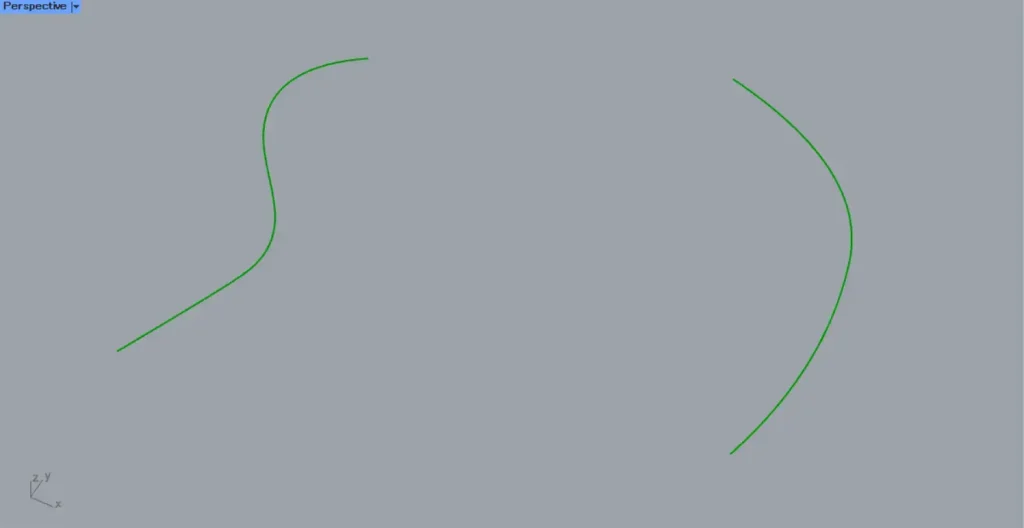

今回の例として、上の画像の2本の曲線を使用します。

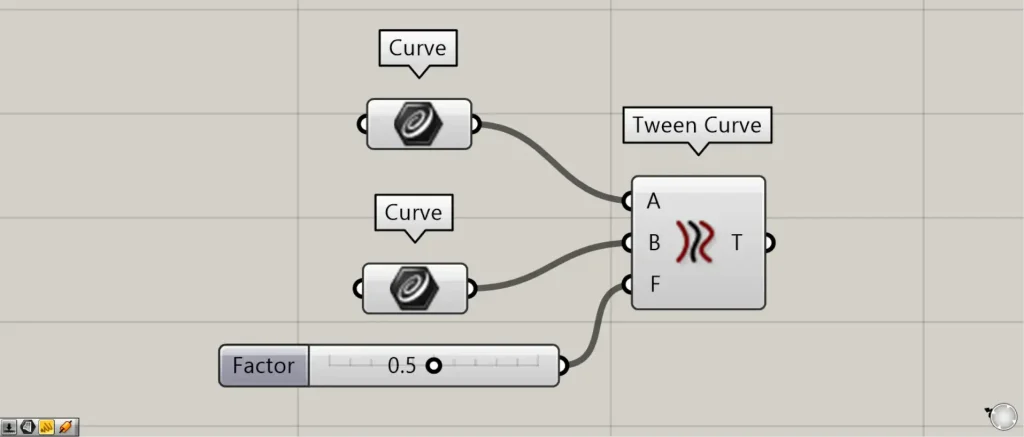

使用コンポーネント：①Curve ②Tween Curve
Tween Curve(AとB)に、それぞれ使用する線のデータをつなげます。
今回は、Curveに格納した曲線を、それぞれつなげています。
Tween Curve(F)に、2つの線の間の距離を0~1.0とした場合の数値をつなげます。
最初は、0.5をつなげています。
すると、2本の線の間に、新たな線が作成されます。

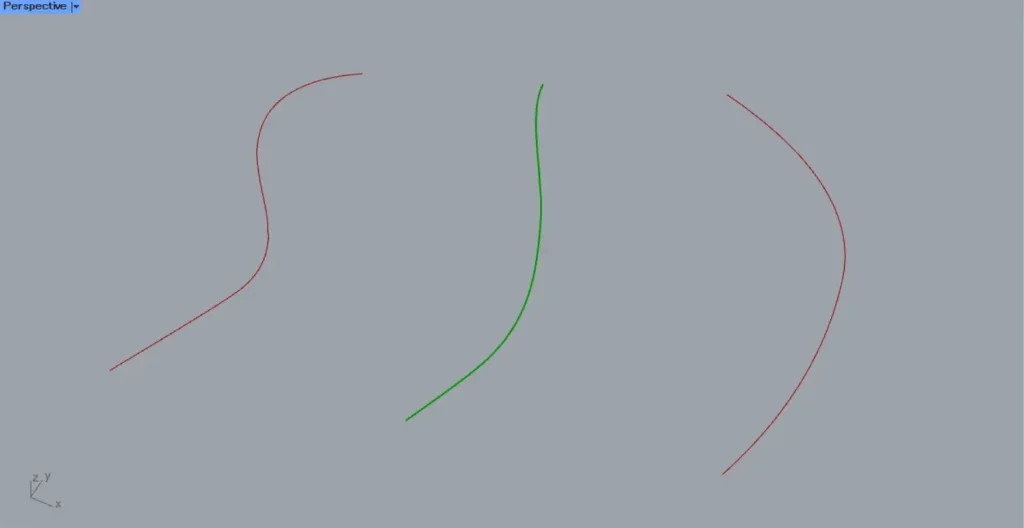

上の画像は、Tween Curve(F)に、0.5をつなげた場合の様子です。

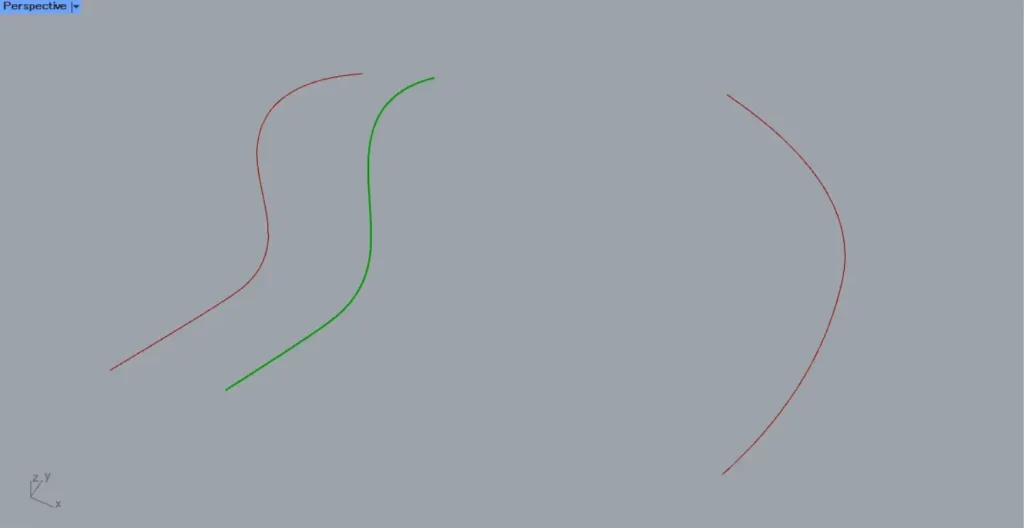

上の画像は、Tween Curve(F)に、0.2をつなげた場合の様子です。

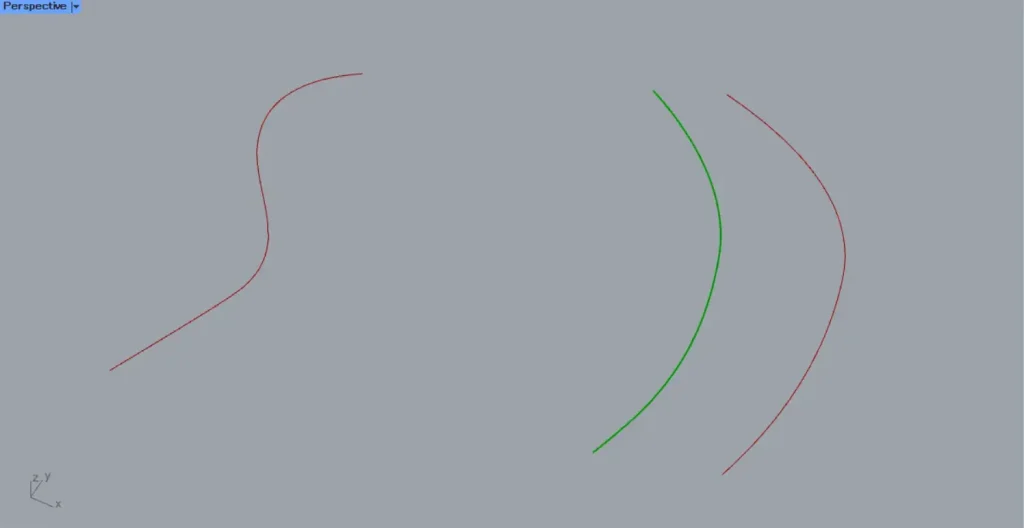

上の画像は、Tween Curve(F)に、0.8をつなげた場合の様子です。

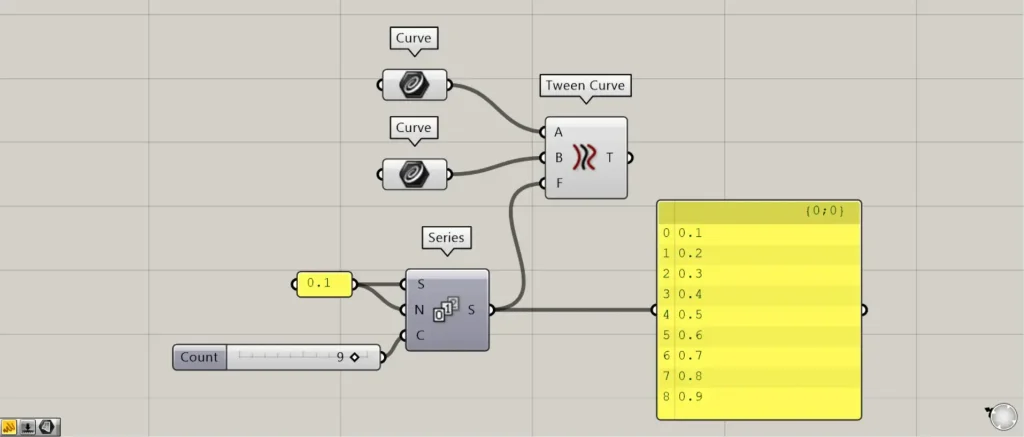

追加コンポーネント：①Series
0.1~0.9の数値を作成し、Tween Curve(F)につなげてみます。
0.1を、Series(SとN)につなげます。
9を、Series(C)につなげます。
すると、0.1から0.1ずつ増加する数値が、9個作成されました。
これで、0.1~0.9の数値を作成できたので、Tween Curve(F)につなげます。

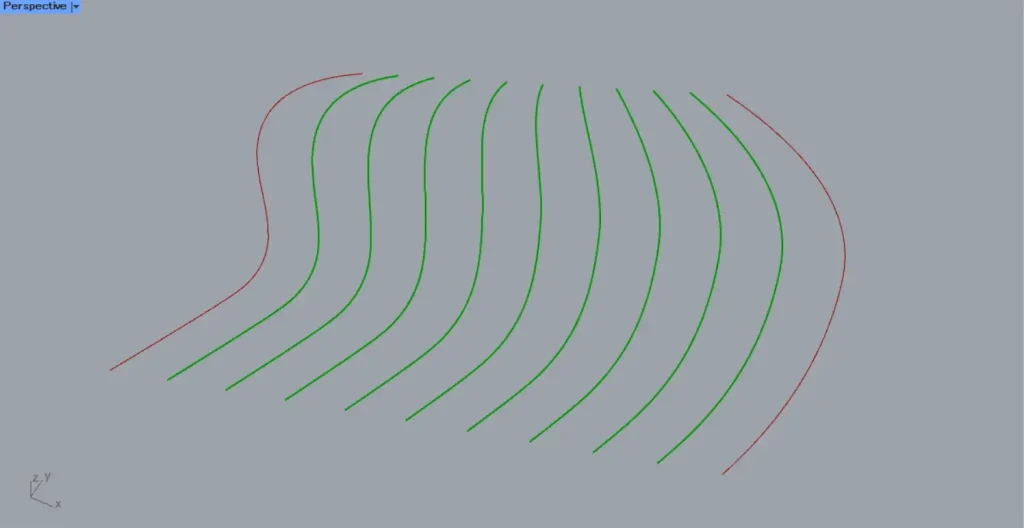

すると、上の画像のように、0.1~0.9の位置に、新たな線が作成されました。
