[Grasshopper]回転してつながるグリッドボックス[データも配布]

今回は、グラスホッパーで作成した、回転してつながるグリッドボックスについて紹介します。

動画で見る

全体の様子

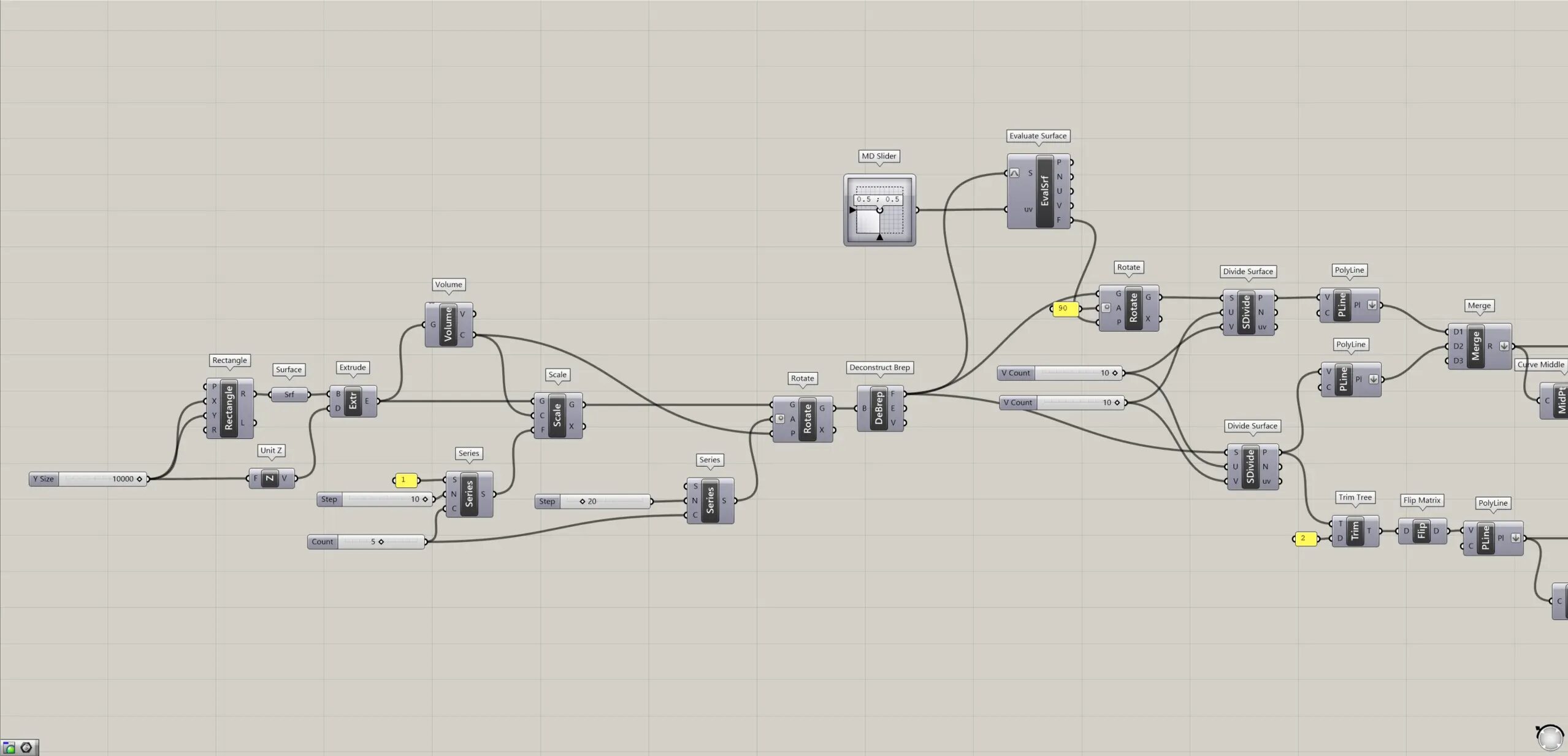

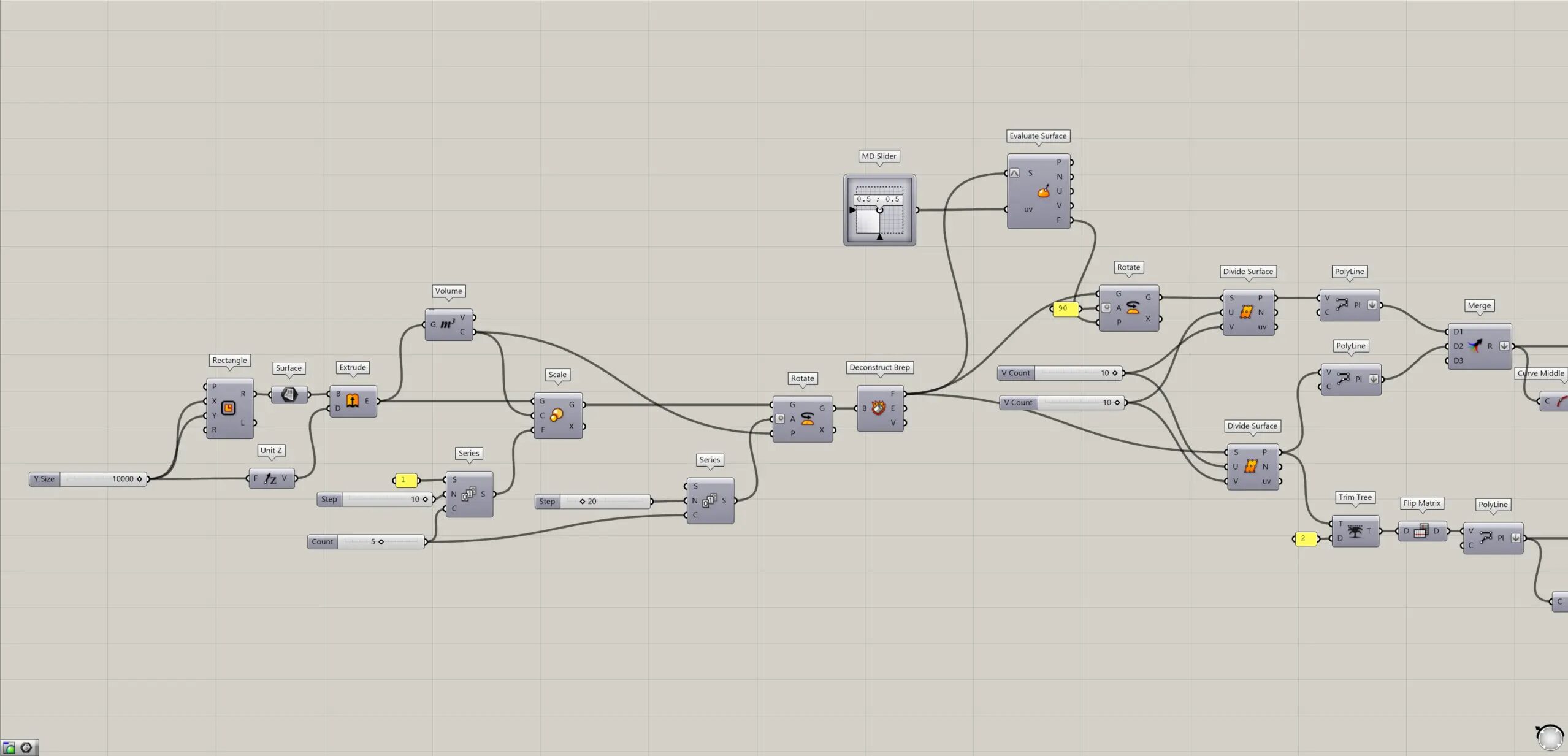

上の3枚の画像は、グラスホッパーの様子です。

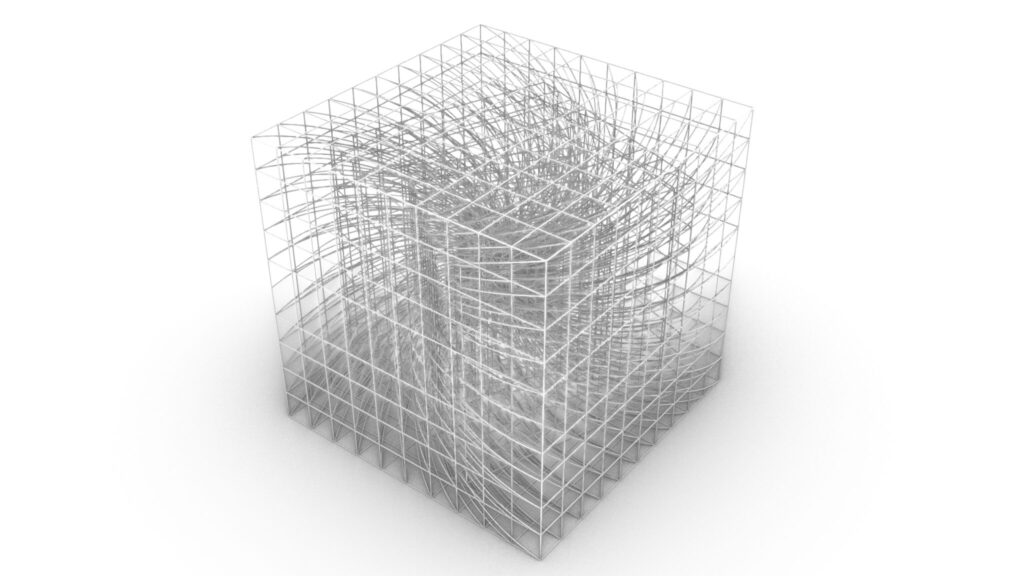

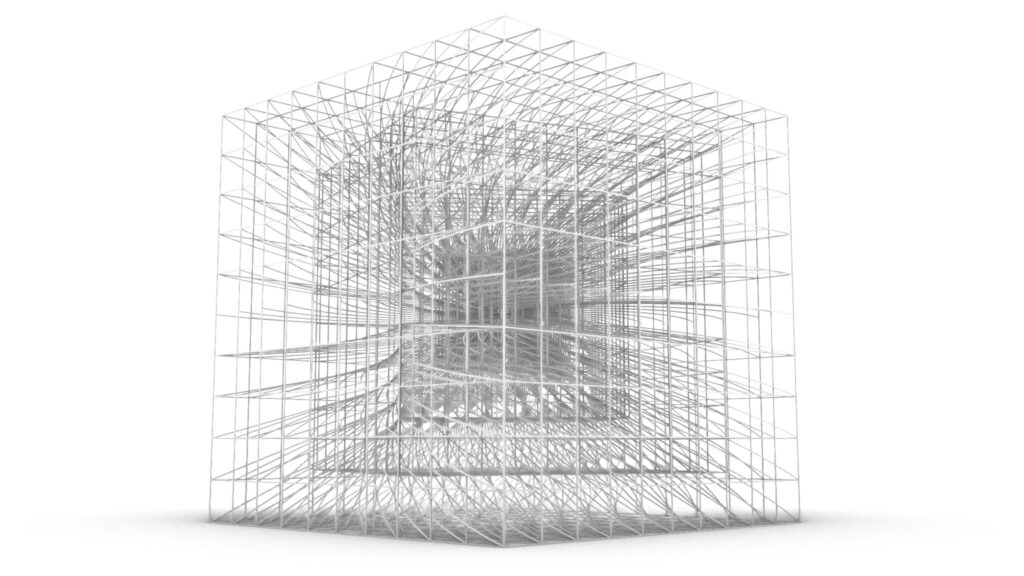

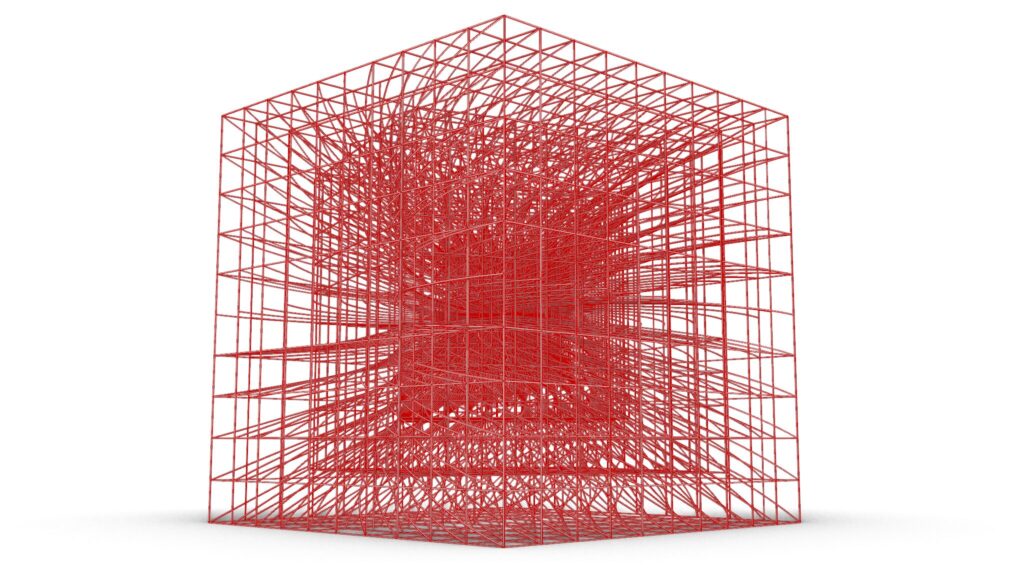

上の3枚の画像は、ライノセラス上に書き出した様子です。

上の画像は、最終的にレンダリングした様子です。

今回はコンポーネントの量が非常に多いため、プログラミングの内容は解説しません。

詳しく知りたい方は、動画や下に配置するコンポーネント画像を見るか、データをダウンロードして確認することをおすすめします。

今回使用したグラスホッパーとライノセラスのデータダウンロードはこちら

ダウンロードできるデータのご利用に関しては、利用規約をご覧ください。

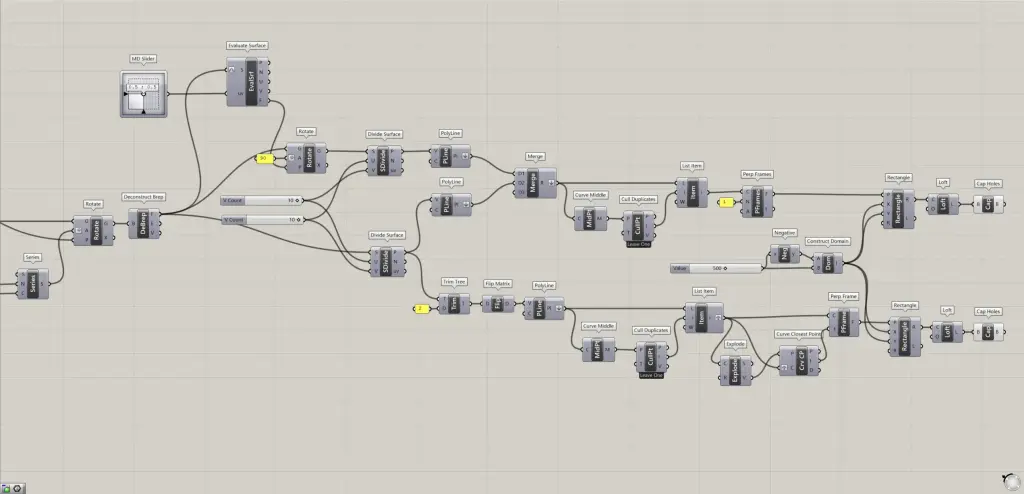

全体コンポーネント

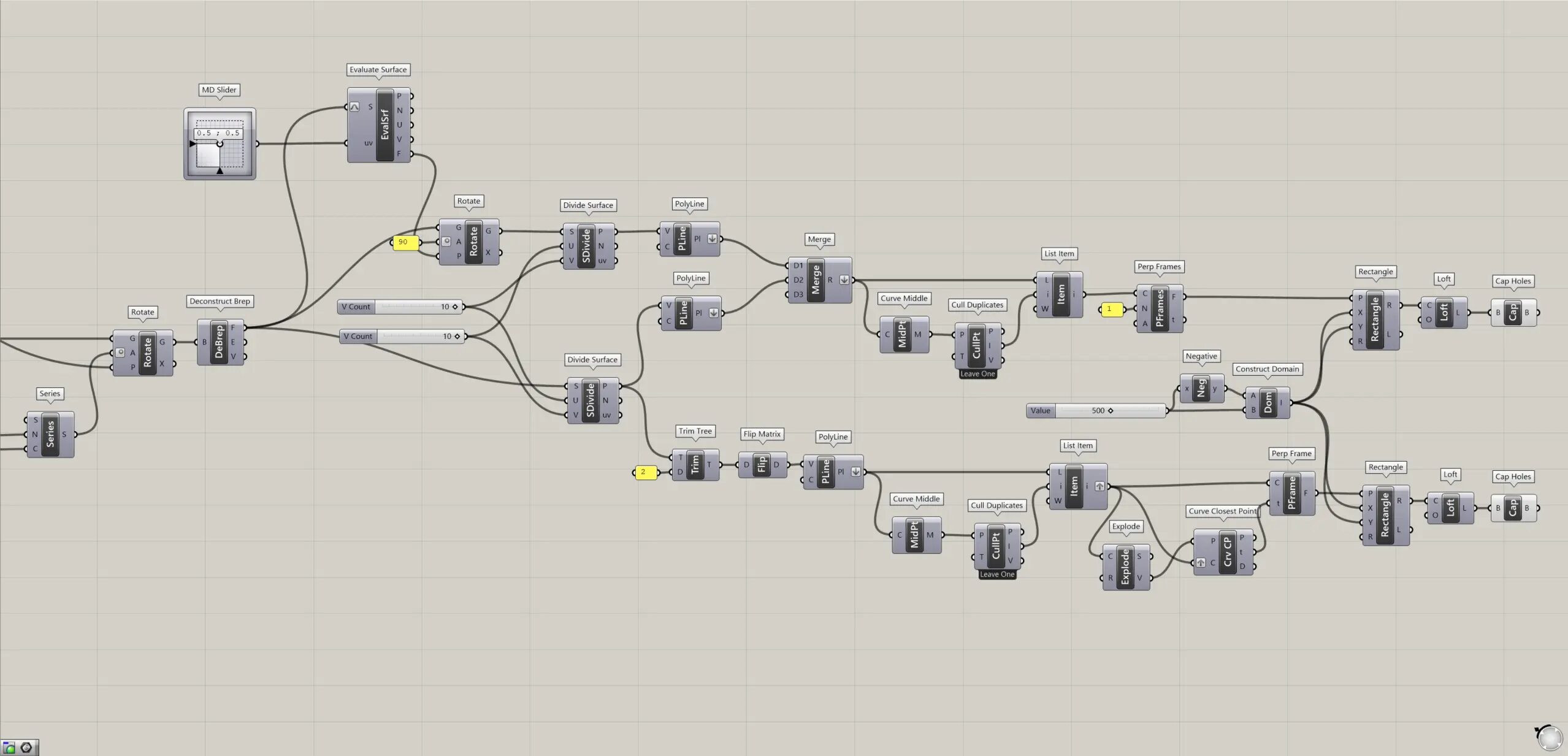

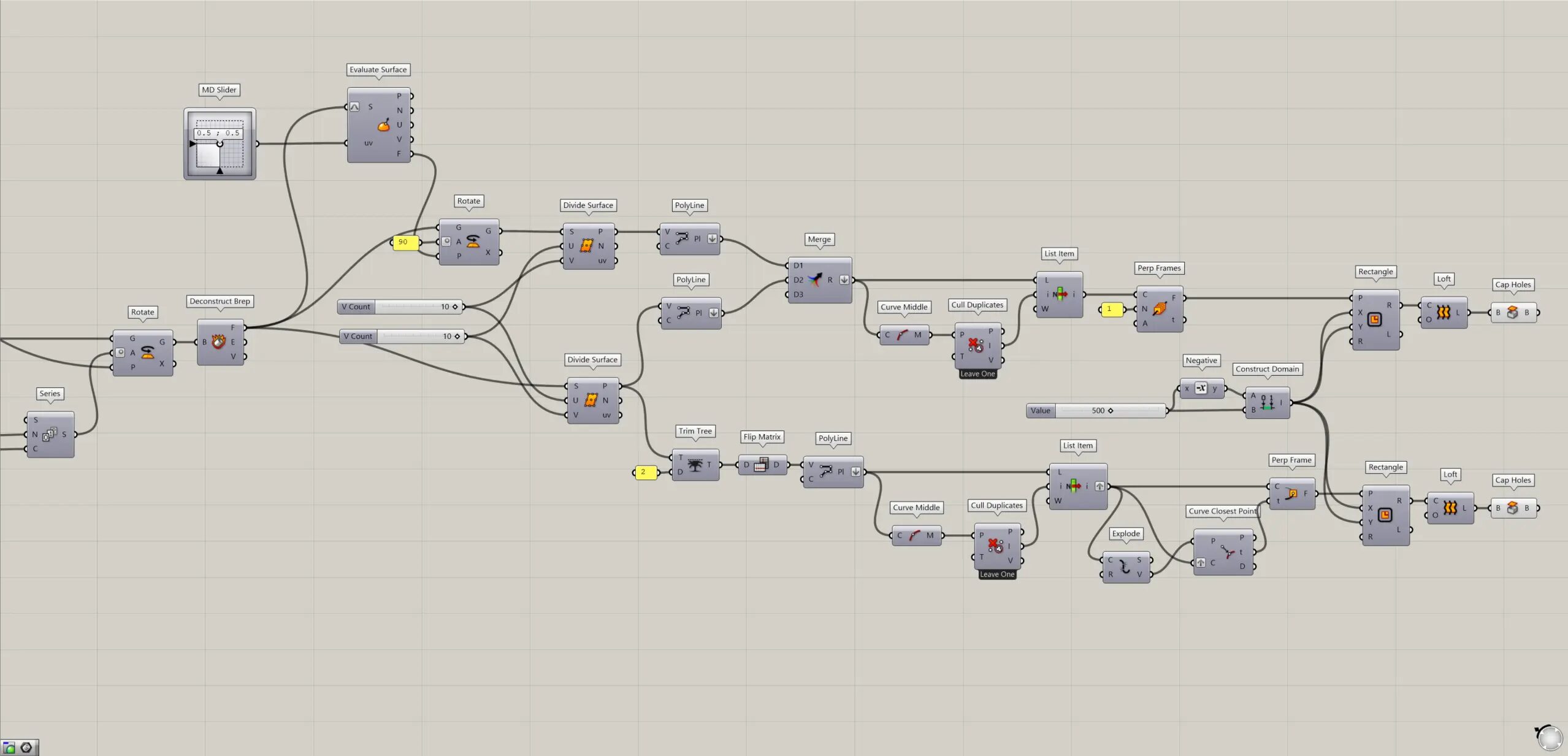

全体コンポーネント：①Rectangle ②Surface ③Unit Z ④Extrude ⑤Volume ⑥Series ⑦Scale ⑧Rotate ⑨Deconstruct Brep ⑩MD Slider ⑪Evaluate Surface ⑫Divide Surface ⑬PolyLine ⑭Merge ⑮Trim Tree ⑯Flip Matrix ⑰Curve Middle ⑱Cull Duplicates ⑲List Item ⑳Explode ㉑Perp Frames ㉒Perp Frame ㉓Negative ㉔Construct Domain ㉕Loft ㉖Cap Holes
