[Grasshopper]点とZ方向のベクトルを指定して作業平面を作成するPlane Normalの使い方

点とZ方向のベクトルを指定して作業平面を作成する、Plane Normalの使い方について解説します。

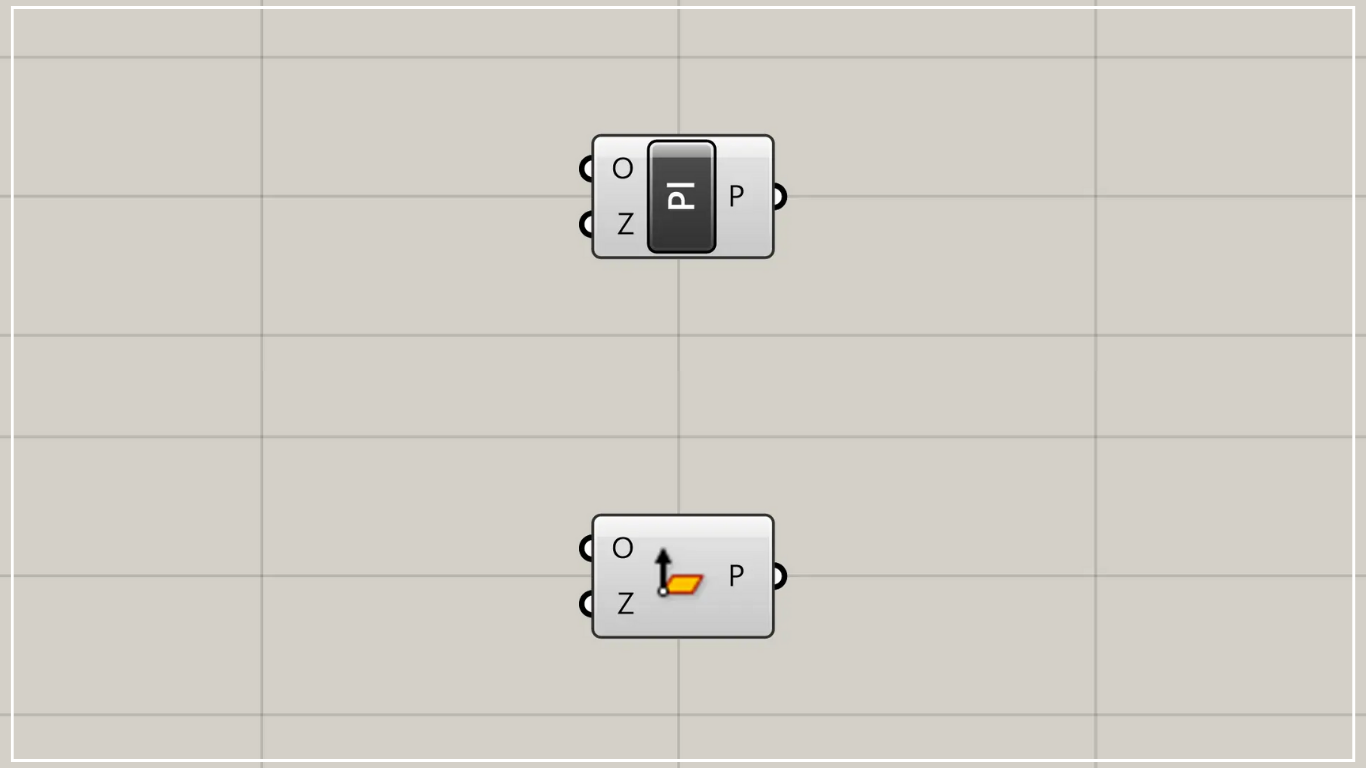

グラスホッパー上では上の２つのどちらかで表されます。

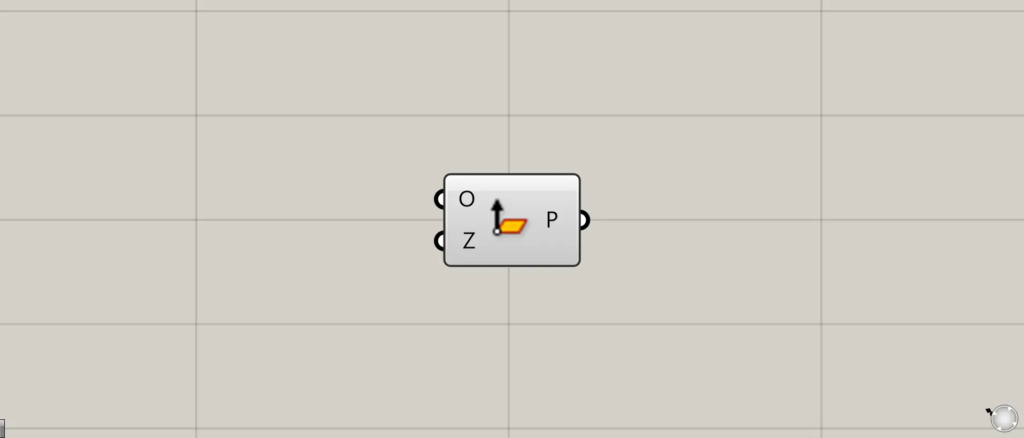

点とZ方向のベクトルを指定して作業平面を作成する

Plane Normalを使うことで、点とZ方向のベクトルを指定して作業平面を作成することができます。

使用コンポーネント：①Point ②Unit X ③Plane Normal

作業平面を作成する位置に点を作成し、Plane Normal(O)につなげます。

今回は、Pointに格納した点をつなげています。

さらに、作業平面のZ軸方向のベクトルデータを、Plane Normal(Z)につなげます。

今回は、X方向のベクトルを作成するUnit Xをつなげています。

すると、上の画像のように、指定した点の位置に作業平面が作成されました。

追加コンポーネント：①Cone

作成した作業平面に円錐を作成し、作業平面の向きを確認してみます。

Plane Normal(P)を、Cone(B)につなげます。

Cone(R)に、半径の数値をつなげます。

今回は、200をつなげています。

Cone(L)に、高さの数値をつなげます。

今回は、400をつなげています。

すると、上の画像のように、作業平面に円錐が作成されました。

円錐の向きを見てみると、Unit XでZ軸方向をX方向に指定したため、X方向に円錐の頂点が向いています。
