[Grasshopper]正方形のグリッド線を作成するSquareの使い方

正方形のグリッド線を作成する、Squareの使い方について解説します。

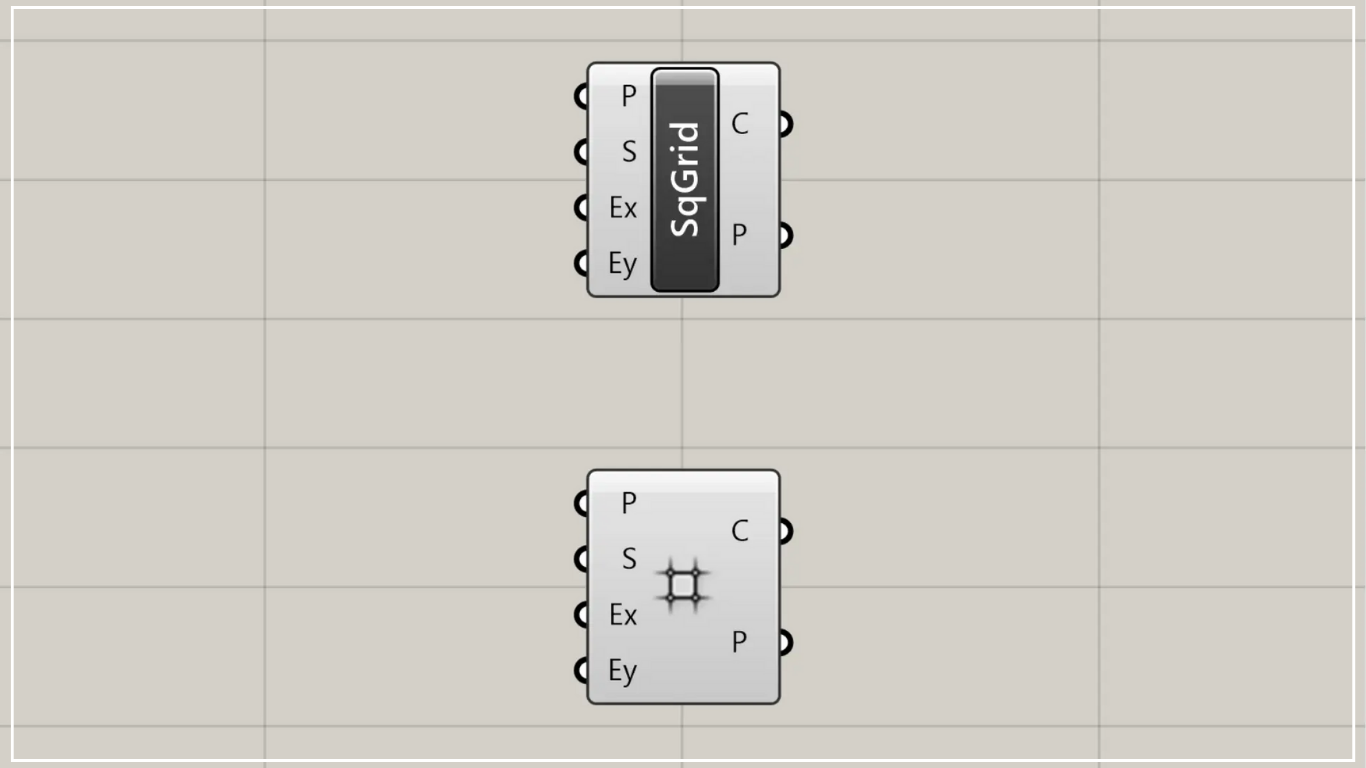

グラスホッパー上では上の２つのどちらかで表されます。

ココナラで依頼するにはこちら

正方形のグリッド線を作成する

Squareを使うことで、正方形のグリッド線を作成することができます。

使用コンポーネント：①Point ②XY Plane ③Square

Square(P)には、グリッドの基点となる点や、作業平面の情報をつなげます。

今回は、Pointで作成した点の位置に、XY PlaneでX方向とY方向からできる作業平面を作成して、つなげています。

Square(S)には、各グリッドの大きさの数値をつなげます。

今回は、500をつなげているので、各グリッドは500×500の大きさになります。

Square(Ex)とSquare(Ey)には、X方向とY方向に作成する個数の数値をつなげます。

今回は、Square(Ex)に20、Square(Ey)には10をつなげています。

すると、上の画像のように、20×10の正方形のグリッドが作成されました。

出力されるデータ

出力されるデータを見てみます。

追加コンポーネント：①Curve

Square(C)からは、各正方形の線データが出力されます。

Square(P)からは、各グリッドの基点の点データが出力されます。
