[Grasshopper]0から1で線上の位置を指定して点を取得するPoint On Curveの使い方

0から1で線上の位置を指定して点を取得する、Point On Curveの使い方について解説します。

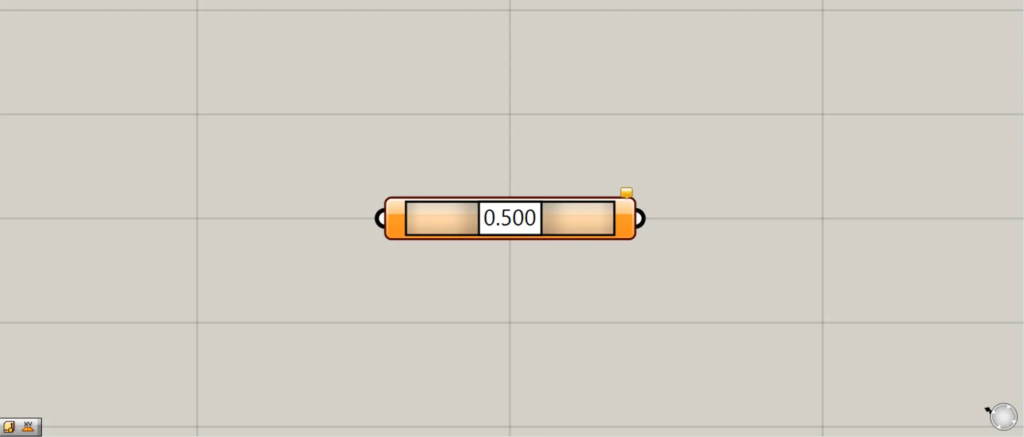

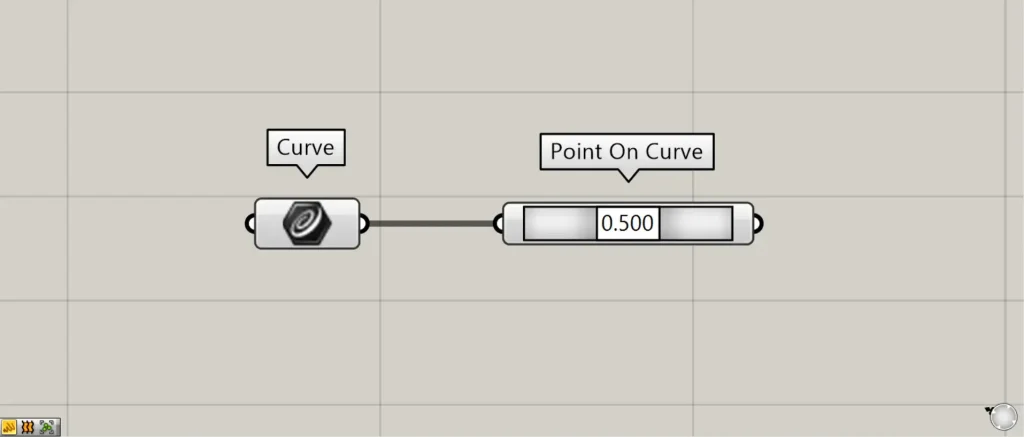

グラスホッパー上では上のように表されます。

0から1で線上の位置を指定して点を取得する

Point On Curveを使うことで、0から1で線上の位置を指定し、点を取得することができます。

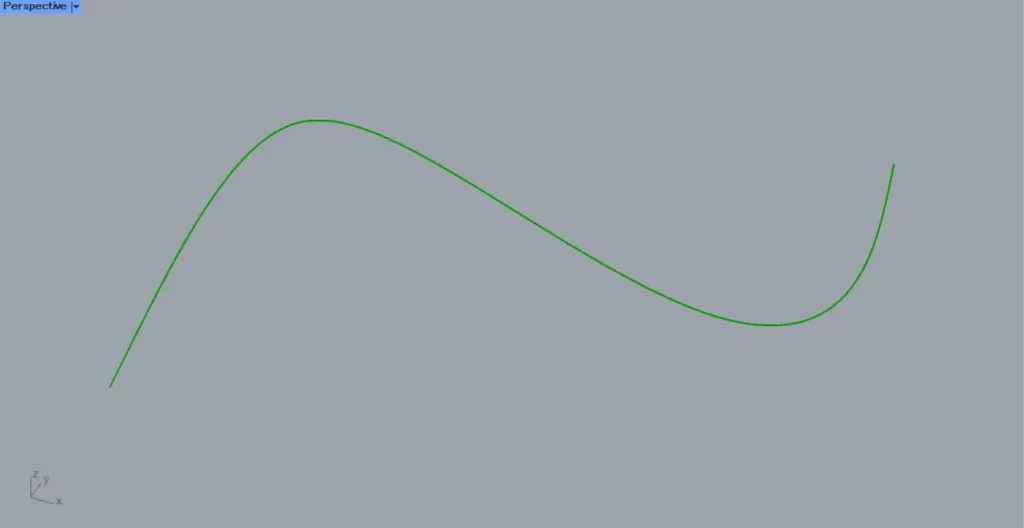

今回は例として、上の画像の線を使います。

使用コンポーネント：①Curve ②Point On Curve

今回は、ライノセラス上の線を、Curveに格納しています。

Curveを、Point On Curveにつなげます。

その後、Point On Curveに表示されている数値のスライダーを変え、0~1の数値を任意に設定します。

初期値では、0.500になっています。

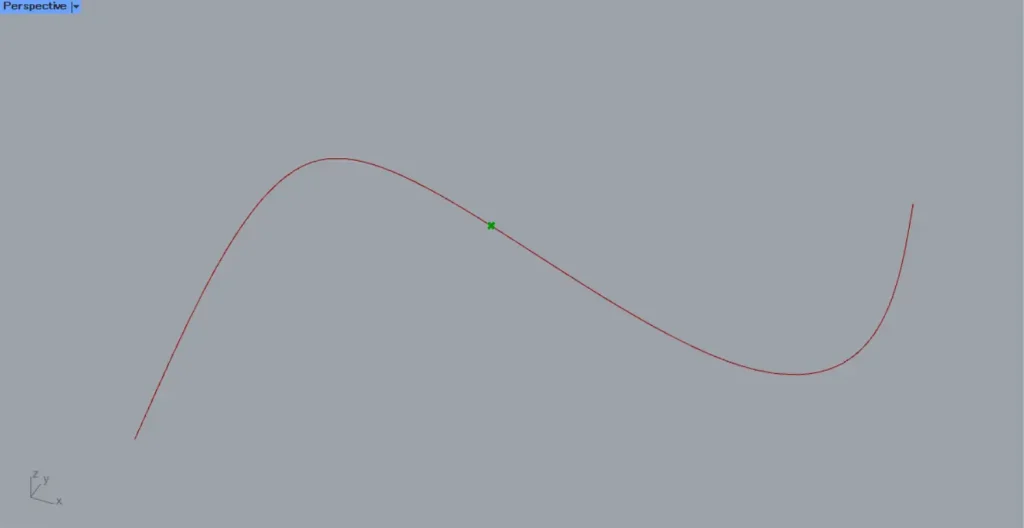

0.500の場合、上の画像のように、0と1の真ん中なので、線の中点を取得できます。

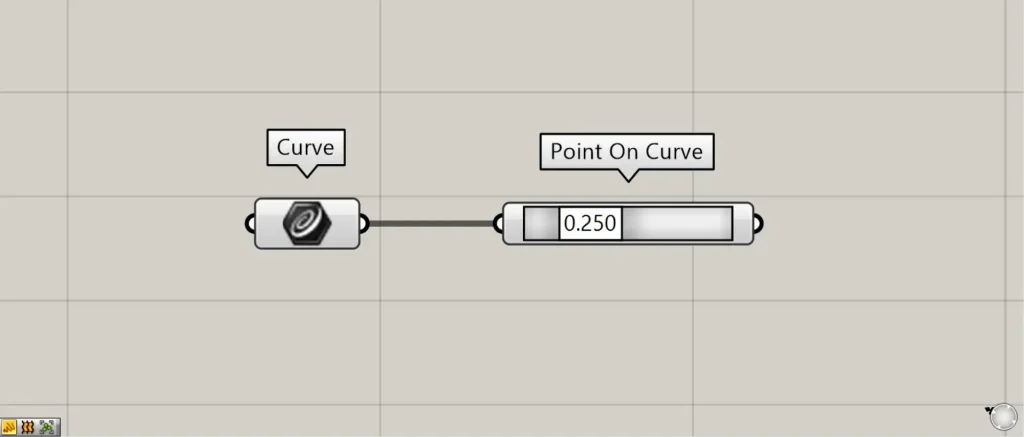

数値を、0.250にしてみます。

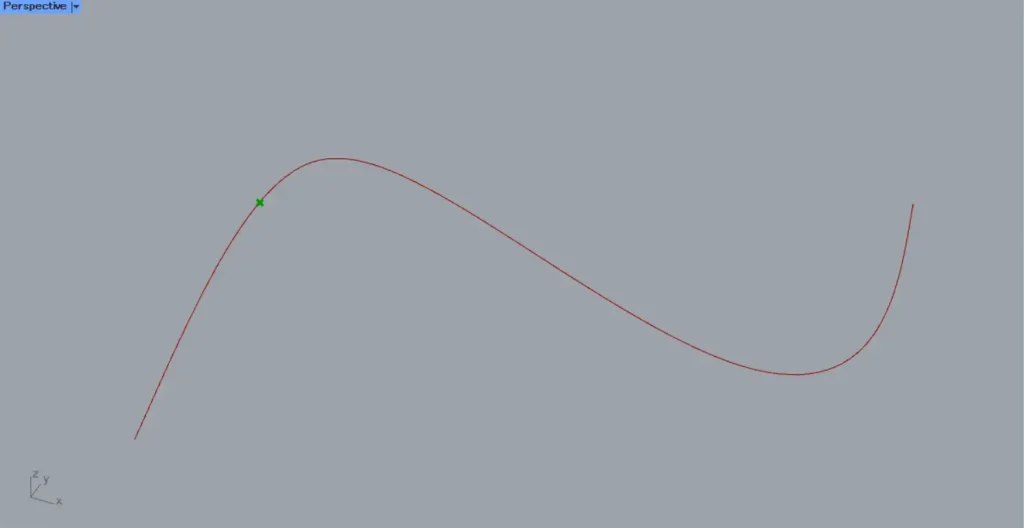

すると、上の画像のように、線の長さを1とした際の、0.250の位置に点が作成されます。

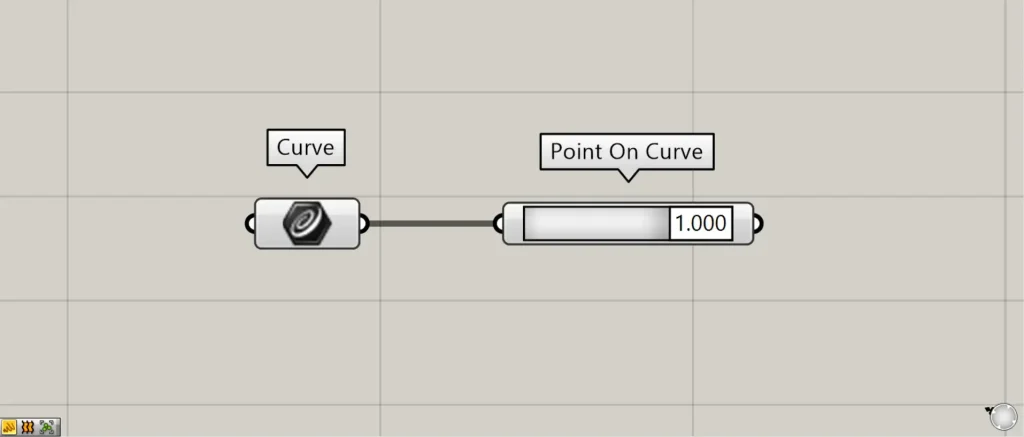

数値を、1.000にしてみます。

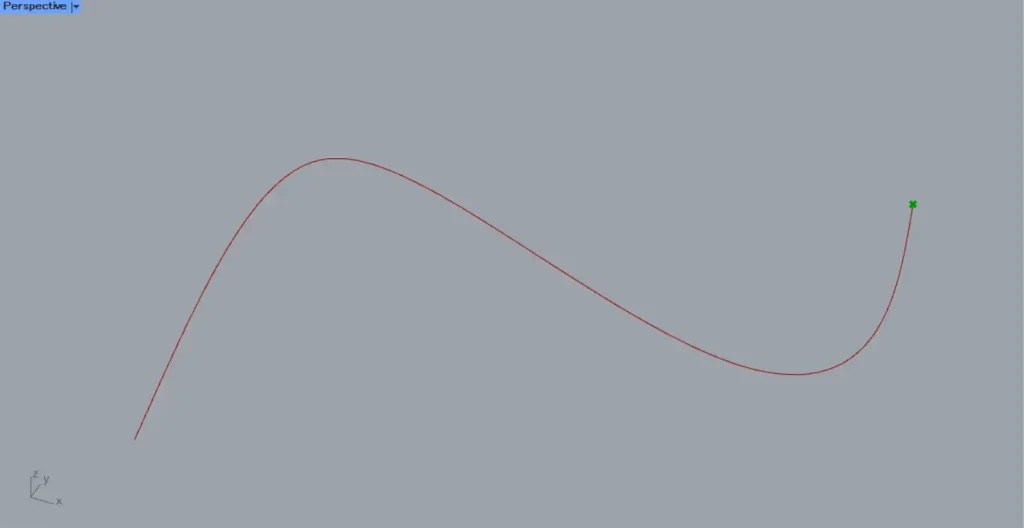

すると、上の画像のように、線の長さを1とした際の、1.000の位置に点が作成されます。

これらのように、0~1の数値を指定して線上の位置を指定し、点を取得できます。

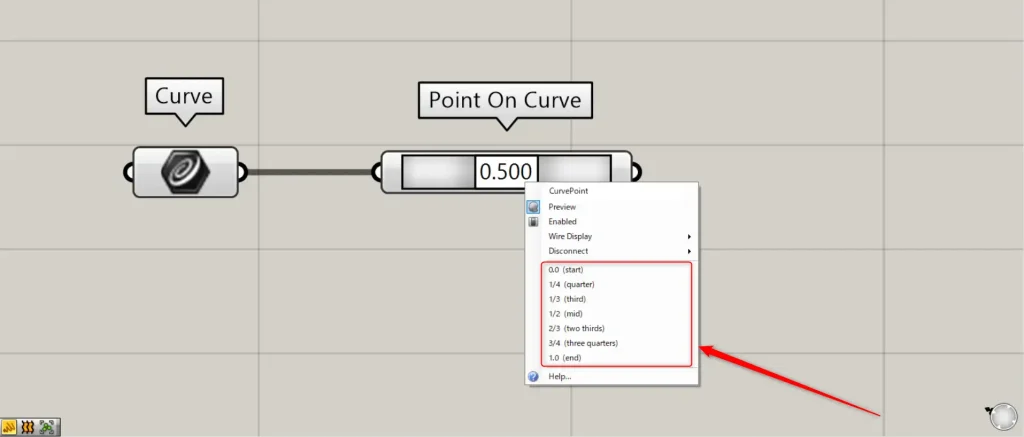

Point On Curveを右クリックすると、上の画像のように、7つの選択肢が表示されます。

これらを設定することで、線の始点と終点や、線の1/4・1/3・1/2・2/3・3/4の位置で指定することもできます。
